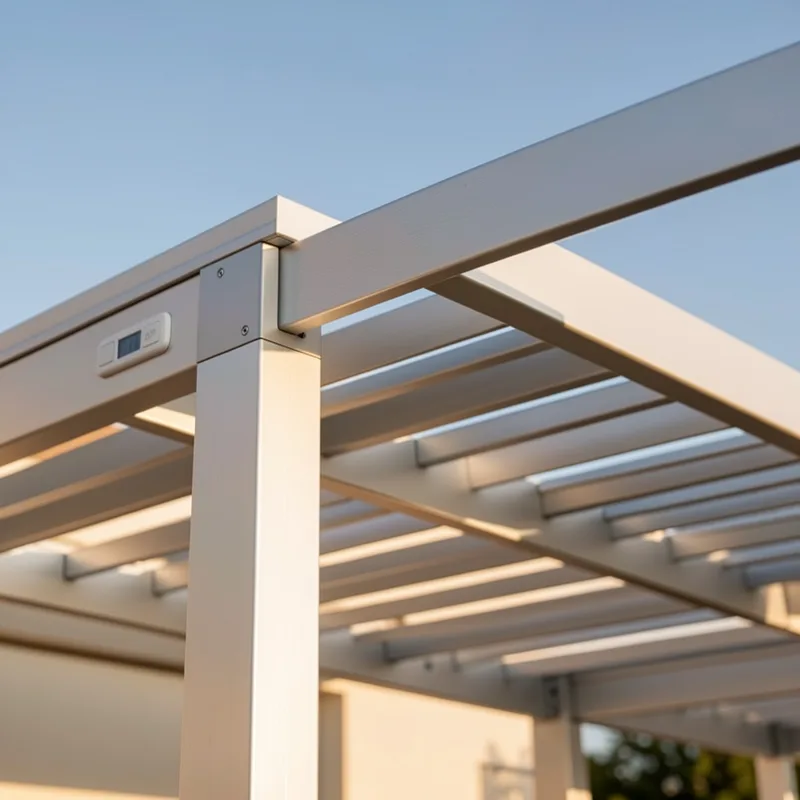

Alimentation électrique pergola bioclimatique motorisée
Une pergola bioclimatique motorisée s’alimente sur un circuit dédié tiré du tableau, protégé par un disjoncteur de 16 A et un différentiel 30 mA. Le matériel extérieur respecte un indice IP44 minimum, le câble enterré se pose sous gaine à 50 cm de profondeur. Toute l’installation suit la norme NF C 15-100, sans laquelle l’assurance peut refuser sa garantie en cas de sinistre. Voici les sections de câble, les protections et les étapes de raccordement.
Pourquoi une pergola motorisée exige un circuit dédié
Une pergola à lames orientables n’est plus une simple structure d’ombrage. Le moteur qui pivote les lames, l’éclairage intégré, parfois un chauffage radiant ou un brumisateur : autant d’équipements qui tirent du courant en extérieur, exposés à la pluie et au gel.
La norme NF C 15-100 traite ces équipements comme l’alimentation électrique extérieure d’une maison : un circuit spécialisé, séparé des circuits intérieurs. Partager la ligne avec les prises du salon expose à des disjonctions répétées dès que le moteur démarre sous charge.
Le moteur lui-même consomme peu. Les moteurs tubulaires de lames orientables se situent entre 37 et 230 W selon le modèle, alimentés en 230 V ou en très basse tension 24 V. Un vérin Telco descend à 37 W, une motorisation Somfy tourne autour de 45 W en fonctionnement. Le pic de démarrage, lui, justifie le circuit propre : un appel de courant bref mais réel à chaque mouvement des lames.
Concrètement, le circuit dédié sécurise trois choses :
- La stabilité : aucun autre appareil ne fait sauter le disjoncteur de la pergola.
- La maintenance : couper un seul circuit isole la pergola sans plonger la maison dans le noir.
- La conformité : un circuit extérieur identifié au tableau passe le contrôle sans réserve.
Le scénario classique de l’installation bricolée illustre le risque. Une pergola branchée sur la prise de jardin existante, partagée avec la tondeuse et le taille-haie, fonctionne quelques semaines. Puis un jour de pluie, le moteur démarre pendant qu’un autre appareil tire du courant : le disjoncteur saute, les lames restent ouvertes, la terrasse prend l’averse. Pire, si la prise n’est pas protégée par un différentiel adapté, l’humidité qui s’infiltre crée un courant de fuite que rien n’arrête. Le circuit dédié supprime cette double faille d’un coup.
Avant de tirer la ligne, un coup d’œil au tableau s’impose. Si les modules disponibles manquent, l’ajout d’un circuit extérieur rejoint la logique d’une installation électrique domestique à faire évoluer pièce par pièce.
Câble, disjoncteur et protection : le dimensionnement exact
Le dimensionnement dépend de ce que la pergola embarque. Une motorisation seule ne demande pas la même section qu’un ensemble moteur + éclairage + chauffage.
La règle de section, validée par les fabricants, tient en deux cas :
- 3G1,5 mm² pour l’éclairage LED et une motorisation simple. Disjoncteur de 10 A suffisant.
- 3G2,5 mm² dès l’ajout de prises extérieures ou d’un chauffage radiant. Disjoncteur de 16 A.
Ces valeurs viennent des préconisations de Biossun, fabricant de pergolas bioclimatiques dont la gamme motorisée se pilote à distance et intègre lames orientables, capteurs météo et éclairage. Pour le détail des équipements pilotables et des options de raccordement, toutes les infos figurent sur le site du fabricant, qui documente capteurs de pluie, capteurs de vent et compatibilité domotique.
En amont du disjoncteur, l’interrupteur différentiel 30 mA reste obligatoire. La norme NF C 15-100 l’impose pour tout circuit extérieur : il coupe l’alimentation dès qu’un courant de fuite menace, protection vitale quand le matériel est mouillé. La même exigence vaut pour les prises et l’éclairage de jardin, comme le rappelle notre guide sur l’installation électrique d’une maison neuve.
Le tableau ci-dessous synthétise le dimensionnement selon l’équipement embarqué.
| Configuration | Section câble | Disjoncteur | Différentiel |
|---|---|---|---|
| Motorisation lames seule | 3G1,5 mm² | 10 A | 30 mA |
| Moteur + éclairage LED | 3G1,5 mm² | 16 A | 30 mA |
| Moteur + prises + chauffage | 3G2,5 mm² | 16 A | 30 mA |
La mise à la terre relie l’ossature aluminium de la pergola au circuit de terre du logement. Une structure métallique sous tension par défaut d’isolement deviendrait dangereuse au toucher : la terre évacue ce courant de fuite vers le sol. Résistance à viser : la même que pour le reste de l’installation, vérifiée au contrôleur.
Indice IP et matériel étanche : le seuil à ne pas rater
L’indice de protection décide de la survie du matériel face à la pluie. Le premier chiffre couvre les corps solides, le second l’eau. Un IP44 résiste aux projections d’eau dans toutes les directions, ce qui couvre une pergola sous laquelle la pluie rebondit et ruisselle.
La norme NF C 15-100 fixe un plancher à IP24 pour les prises et luminaires extérieurs, d’après le blog 123elec spécialisé dans l’installation électrique. En pratique, ce minimum se révèle juste : l’IP44 constitue le seuil de bon sens sous une pergola exposée. Près d’un brumisateur ou d’un point d’eau, l’IP65 ferme l’accès à toute projection sous pression.
Le matériel concerné par cette exigence :
- Boîtiers de raccordement : étanches, jamais une simple boîte intérieure détournée.
- Prises extérieures : à clapet, IP44 minimum, posées à hauteur réglementaire.
- Spots et bandeaux LED : indice adapté à leur position, sous lame ou en applique.
- Capteurs : pluie et vent, eux-mêmes conçus pour l’extérieur, déclenchent la fermeture automatique des lames.
Un point trop souvent négligé : l’étanchéité d’un boîtier vaut ce que vaut son presse-étoupe. Un câble qui entre par un trou non serré ramène l’eau à l’intérieur malgré un IP65 affiché. Le serrage et le sens de pose, lèvre vers le bas, font la différence sur la durée.
L’indice ne dit pas tout non plus. Un luminaire IP65 mal orienté, dont le joint vieillit sous les UV, perd son étanchéité au bout de quelques saisons. La pose compte autant que la fiche technique : un spot encastré sous une lame reçoit moins d’eau qu’une applique exposée plein ciel, à indice égal. Choisir le matériel selon sa position réelle sous la pergola, pas selon le chiffre le plus élevé du catalogue, évite la surenchère inutile comme le sous-équipement risqué.
Tirer le câble enterré jusqu’à la pergola
Quand la pergola est autoportée, à distance de la maison, le câble passe sous terre. Cette partie du chantier suit des règles précises que la NF C 15-100 détaille pour les canalisations enterrées.
Le câble retenu est un U-1000 R2V non armé, glissé dans une gaine TPC, ce tube annelé rouge réservé aux lignes électriques enterrées. La profondeur d’enfouissement obéit à deux seuils, selon le blog 123elec :
- 50 cm en terrain courant, pelouse ou massif.
- 85 cm sous un passage de véhicules, pour absorber l’écrasement.
Un grillage avertisseur rouge se déroule au moins 20 cm au-dessus de la gaine. Son rôle : signaler la présence du câble lors de futurs travaux de terrassement, avant qu’une bêche ou une mini-pelle ne sectionne la ligne. Cette précaution évite l’accident et la coupure imprévue.
Le tracé mérite réflexion avant la tranchée. Un câble enterré ne se déplace pas sans rouvrir le sol. Anticiper le passage hors des futures plantations profondes et des zones de stationnement épargne une reprise coûteuse. Pour chiffrer l’ensemble du poste extérieur dans un budget global, notre exemple de devis électricité pour une maison de 100 m² donne des repères de coûts par poste.
Raccordement étape par étape
Le raccordement d’une pergola motorisée se déroule en cinq étapes, du tableau jusqu’aux essais.
Repérer un emplacement libre au tableau et y poser le disjoncteur dédié, 10 ou 16 A selon l’équipement, en aval d’un différentiel 30 mA.
Tracer le parcours du câble : encastré ou en goulotte pour la partie murale, enterré sous gaine TPC pour la partie jardin, à 50 cm de profondeur.
Tirer le câble de section adaptée, 3G1,5 ou 3G2,5 mm², jusqu’au boîtier étanche fixé sur l’ossature de la pergola.
Raccorder le moteur, l’éclairage et les éventuels accessoires dans le boîtier IP, presse-étoupes serrés, puis relier l’ossature à la terre.
Tester : mouvement des lames, déclenchement du différentiel sur le bouton test, isolement, avant la mise en service définitive.
L’étape des essais mérite un vrai temps d’arrêt. Tester le bouton du différentiel vérifie qu’il coupe bien sous défaut, mais un essai d’isolement au mégohmmètre confirme que rien ne fuit avant la première pluie. Sur un circuit extérieur neuf, cette mesure prend cinq minutes et révèle un câble pincé ou un presse-étoupe mal serré avant qu’il ne devienne un danger.
Ce raccordement extérieur, sous tension et exposé, n’a rien d’un branchement de luminaire. La NF C 15-100 et les fabricants convergent sur un point : l’intervention d’un électricien qualifié reste fortement recommandée pour garantir la conformité et la sécurité. Un défaut d’étanchéité ou de terre sur un circuit extérieur ne pardonne pas. Pour trouver un professionnel proche de chez vous, notre guide pour choisir un électricien à proximité liste les certifications à exiger.
Anticiper l’évolution de l’installation
Une pergola s’enrichit avec le temps : un chauffage l’hiver suivant, des stores latéraux, un brumisateur l’été. Chaque ajout consomme. Dimensionner d’emblée le circuit pour la configuration maximale évite de tout reprendre.
Le réflexe utile : tirer dès le départ une section 3G2,5 mm² même pour une motorisation simple, et prévoir une prise extérieure libre sur le circuit. Le surcoût du câble reste marginal face au coût d’une seconde tranchée. C’est la même logique d’anticipation que pour les gaines d’attente d’une installation électrique domestique pensée évolutive.
Côté pilotage, les pergolas motorisées récentes intègrent une commande domotique. Les lames se ferment seules sur détection de pluie ou de vent fort, l’éclairage s’allume au crépuscule. Cette intelligence repose sur les capteurs et la motorisation, donc sur la qualité du circuit qui les alimente. Une ligne sous-dimensionnée ou mal protégée fragilise toute la chaîne.
Prochaine étape : relever au tableau les modules disponibles, mesurer la distance à couvrir jusqu’à l’emplacement de la pergola, puis demander un devis détaillé poste par poste. Un chantier préparé en amont se raccorde en une journée, contre plusieurs interventions quand le tableau ou le tracé n’ont pas été anticipés.
