Installation électricité bâtiment : de quoi elle se compose

Une installation électrique de bâtiment réunit quatre familles d’ouvrages : le tableau de répartition, les canalisations, l’appareillage et les dispositifs de protection, l’ensemble étant relié à une prise de terre. La norme NF C 15-100 encadre leur conception et leur mise en oeuvre en basse tension, du point de livraison jusqu’au dernier interrupteur.

Ce vocabulaire paraît technique. Il structure pourtant chaque devis, chaque schéma et chaque contrôle de conformité que vous rencontrerez sur un chantier. Comprendre l’anatomie du réseau vaut mieux que mémoriser une liste de prix.

Électricité du bâtiment : ce que recouvre vraiment le terme

Le terme désigne la discipline qui amène l’énergie dans une construction et la distribue jusqu’aux points d’usage. Il ne se limite pas aux câbles visibles. Il englobe la logique de répartition, les règles de sécurité, la traçabilité documentaire et, de plus en plus, le pilotage des équipements.

Courants forts et courants faibles

La séparation la plus structurante du métier tient en deux catégories.

Les courants forts transportent la puissance : éclairage, prises, chauffage, plaque de cuisson, moteurs, bornes de recharge. Ils travaillent sous 230 V en monophasé ou 400 V en triphasé.

Les courants faibles transportent l’information sous des tensions basses : téléphonie, réseau informatique, télévision, interphonie, alarme, détection incendie, contrôle d’accès. Ils ne présentent pas le même danger d’électrisation, mais leur perturbation par un câble de puissance voisin dégrade le signal.

La norme impose la séparation physique des deux réseaux. Dans la gaine technique, les conduits doivent être distincts ou la goulotte compartimentée. Quand un câble de puissance croise un câble de communication, le croisement se fait à angle droit, avec un écartement minimal de 5 cm à l’horizontale et de 30 cm à la verticale (source : 123elec, CAE Groupe). Cette règle explique bien des tracés qui semblent illogiques sur un plan.

Installation domestique et installation non domestique

Une installation domestique alimente un logement. Elle applique les règles d’équipement minimal : un nombre de socles de prise par pièce, des circuits dédiés aux gros appareils, un espace technique réservé.

Une installation non domestique alimente des bureaux, un commerce, un atelier, un établissement recevant du public. Le socle normatif reste le même, mais deux couches s’ajoutent : le Code du travail pour les locaux accueillant des salariés, et la réglementation incendie pour les ERP. Le dimensionnement change également d’échelle, avec un raccordement souvent triphasé et un tableau général basse tension. Le sujet est détaillé dans notre guide de l’installation électrique d’un bâtiment professionnel.

Le point commun ? La même norme de référence, la NF C 15-100, dont l’AFNOR a publié une refonte complète le 23 août 2024 sous forme d’une série de 21 documents thématiques. Cette version s’impose sans exception à tout projet engagé depuis le 1er septembre 2025 (source : AFNOR, CAPEB).

Du point de livraison au premier tableau

Avant de parler de circuits, il reste une frontière à situer : celle qui sépare le réseau public de l’installation privée. Elle passe par le disjoncteur de branchement, appelé aussi disjoncteur d’abonné. En amont, le gestionnaire de réseau est responsable. En aval, le propriétaire l’est.

Monophasé ou triphasé

Le monophasé 230 V alimente la grande majorité des logements. Il utilise une phase et un neutre, et convient tant que la puissance appelée reste modérée.

Le triphasé 400 V distribue la charge sur trois phases. Il devient nécessaire quand la puissance souscrite grimpe ou quand un équipement le réclame par construction : moteur, compresseur, machine d’atelier, ascenseur. Il impose en contrepartie d’équilibrer les circuits entre les trois phases, sous peine de déclenchements sur une seule d’entre elles pendant que les deux autres restent chargées à moitié.

Quatre paramètres orientent ce choix :

• la puissance cumulée des appareils installés,
• la présence d’un équipement triphasé par nature,
• la longueur de la liaison depuis le point de livraison,
• les évolutions prévisibles, borne de recharge ou pompe à chaleur en tête.

Le disjoncteur de branchement

Cet appareil remplit trois fonctions à la fois. Il coupe l’ensemble de l’installation en un geste, il limite le courant à la valeur souscrite, et il assure une protection différentielle de 500 mA qui sert de dernier filet de sécurité. Ce calibre de 500 mA explique le seuil de résistance de terre détaillé plus loin.

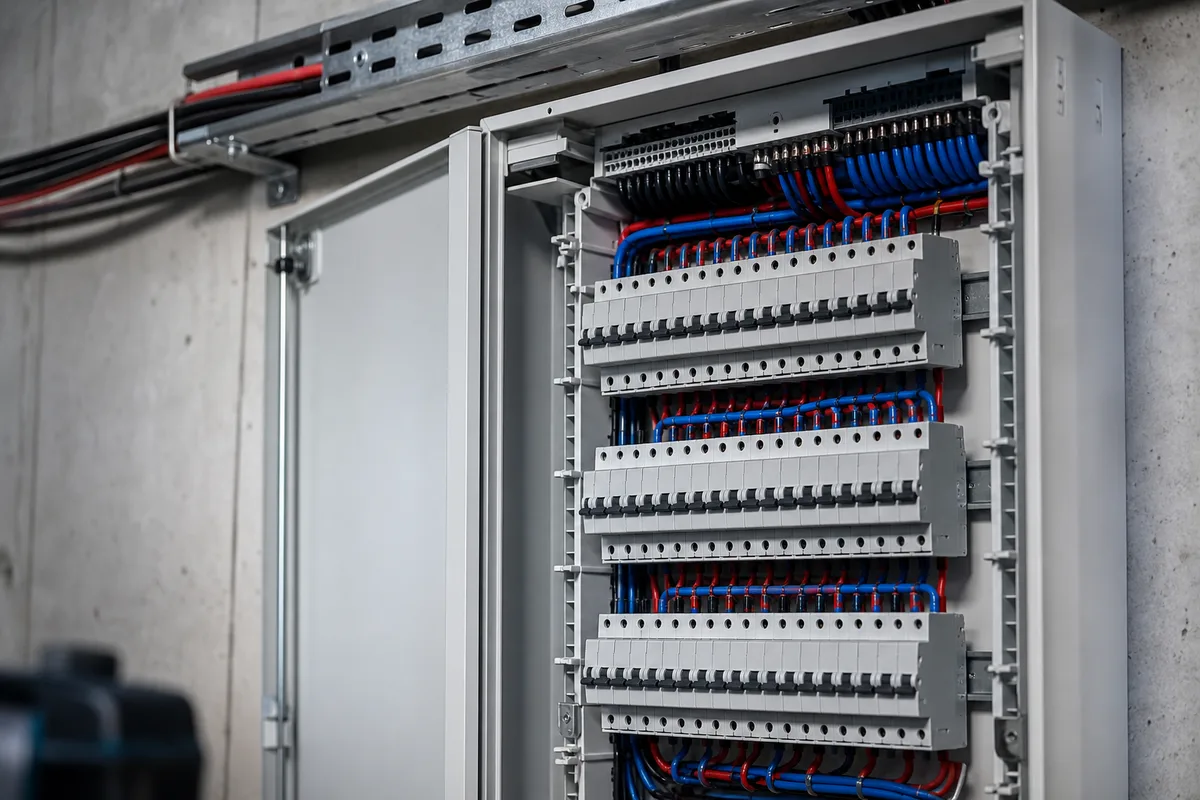

Le tableau de répartition, point de départ de tous les circuits

Tout part de là. Le tableau reçoit l’alimentation du disjoncteur de branchement, la découpe en circuits, et protège chacun d’eux individuellement. Un défaut sur une machine à laver ne doit jamais éteindre l’éclairage de la cage d’escalier.

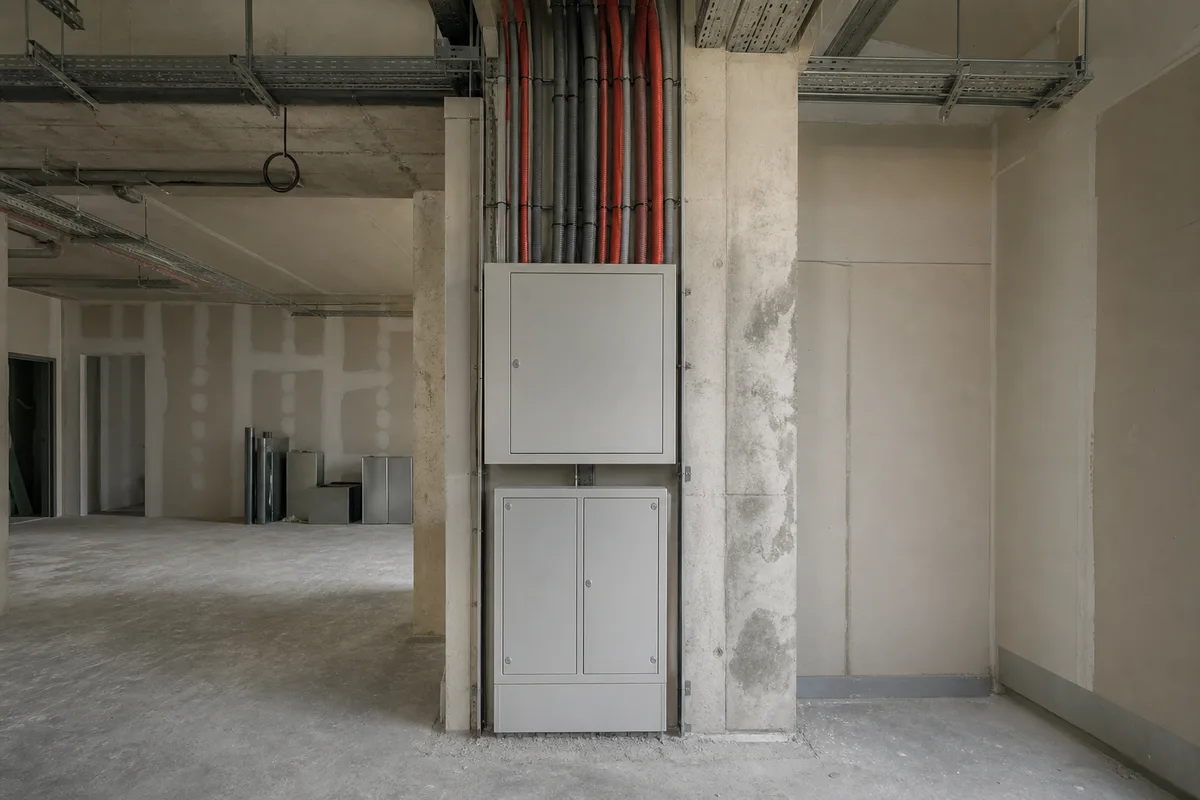

Ce que la gaine technique doit contenir

La NF C 15-100 réserve un volume dédié à l’arrivée et au départ des réseaux : l’espace technique électrique du logement, ou ETEL. Ses dimensions minimales sont fixées à 600 mm de largeur et 250 mm de profondeur, sur toute la hauteur du sol au plafond. La gaine technique logement, la GTL, s’installe dans ce volume et se décline en deux largeurs courantes, 250 mm et 355 mm, selon que le tableau compte 13 ou 18 modules par rangée (source : Legrand, Eduscol).

Cet espace regroupe cinq éléments :

• le disjoncteur de branchement et le compteur, quand ils sont à l’intérieur du logement,
• le tableau de répartition des circuits de puissance,
• le coffret de communication, qui distribue le réseau et la télévision,
• les arrivées des réseaux extérieurs,
• au moins deux socles de prise pour alimenter les équipements de communication.

Réserver ce volume dès le plan évite la reprise la plus coûteuse en rénovation : déplacer un tableau déjà câblé.

Les circuits spécialisés

Certains appareils ne partagent leur circuit avec rien d’autre. La plaque de cuisson, le four, le lave-linge, le lave-vaisselle, le sèche-linge disposent chacun de leur départ protégé. La logique n’est pas administrative : elle évite qu’une puissance appelée simultanément par plusieurs gros consommateurs ne déclenche une protection en pleine cuisson.

Les circuits d’éclairage et de prises, eux, sont mutualisés dans une limite fixée par la norme. Un circuit de huit socles de prise se protège par un disjoncteur de 16 A ; un circuit de douze socles exige un disjoncteur de 20 A (source : Legrand). Dépasser ce compte revient à surcharger un conducteur dimensionné pour moins.

Les canalisations : ce qui court derrière les cloisons

La canalisation, dans le vocabulaire normatif, désigne l’ensemble formé par les conducteurs et leur mode de pose. Un même fil n’a pas la même capacité selon qu’il chemine à l’air libre, dans un conduit encastré ou dans un isolant.

Conduits, goulottes et chemins de câbles

Trois modes de pose dominent le bâtiment.

Le conduit encastré, en général une gaine annelée souple, se noie dans la cloison ou la chape. Il autorise le remplacement d’un conducteur sans casser, à condition d’avoir été posé sans coude trop serré.

La goulotte apparente longe les murs. Elle domine en tertiaire et en rénovation lourde, où saigner tous les murs coûterait plus cher que d’assumer un cheminement visible.

Le chemin de câbles, en dalle perforée ou en fil, supporte les faisceaux dans les faux plafonds, les locaux techniques et les zones industrielles. Il accepte les évolutions futures sans dépose.

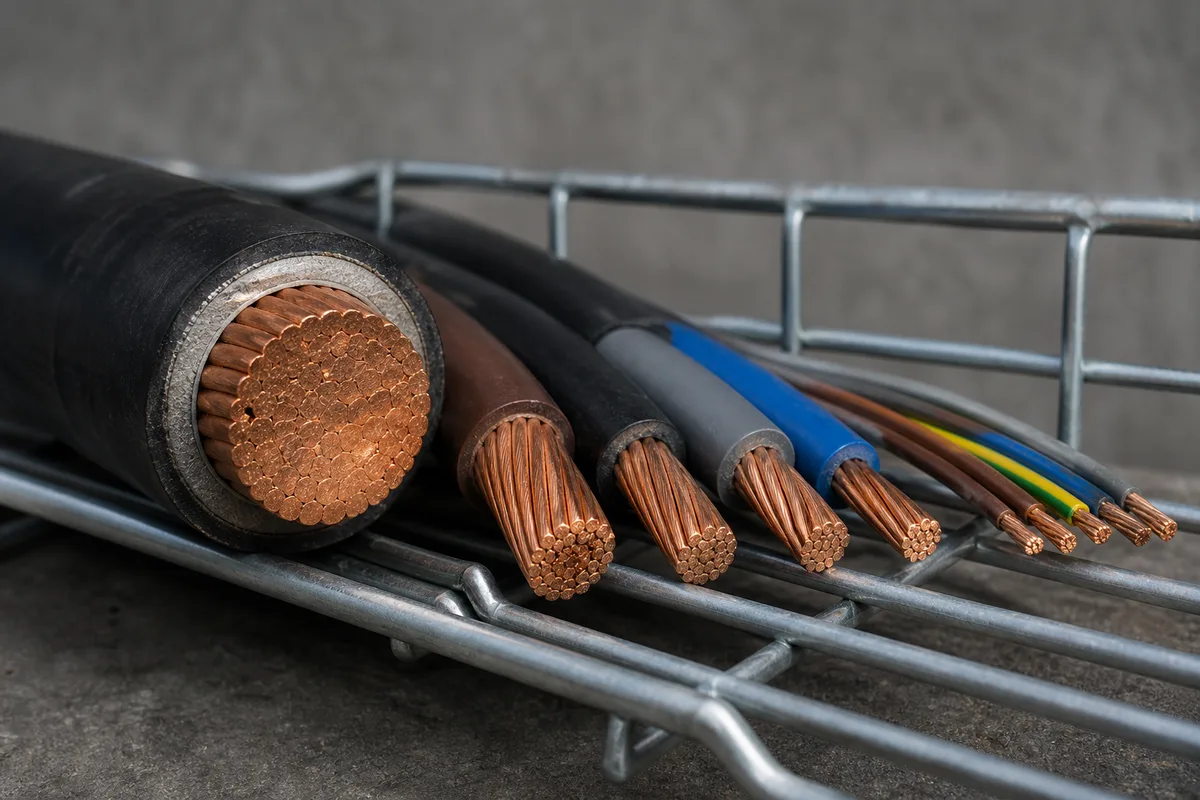

Sections de conducteurs et calibres associés

Le dimensionnement suit une règle simple : la section du conducteur doit encaisser le courant que la protection laisse passer avant de déclencher. Trois associations reviennent constamment en logement.

• 1,5 mm² protégé en 16 A : éclairage et circuits de prises limités,
• 2,5 mm² protégé en 20 A : circuits de prises courants, lave-linge, lave-vaisselle,
• 6 mm² protégé en 32 A : plaque de cuisson.

Ces valeurs viennent des tableaux de la NF C 15-100 (source : Legrand, Nexans). Elles constituent un plancher, pas un optimum : une longueur de câble importante impose de monter d’un cran pour limiter la chute de tension.

L’appareillage et les points d’utilisation

L’appareillage regroupe tout ce que l’occupant manipule ou branche : socles de prise, interrupteurs, va-et-vient, boutons poussoirs, prises de communication, points d’éclairage. Ces éléments s’installent dans des boîtes d’encastrement dont la profondeur conditionne la place disponible pour les connexions.

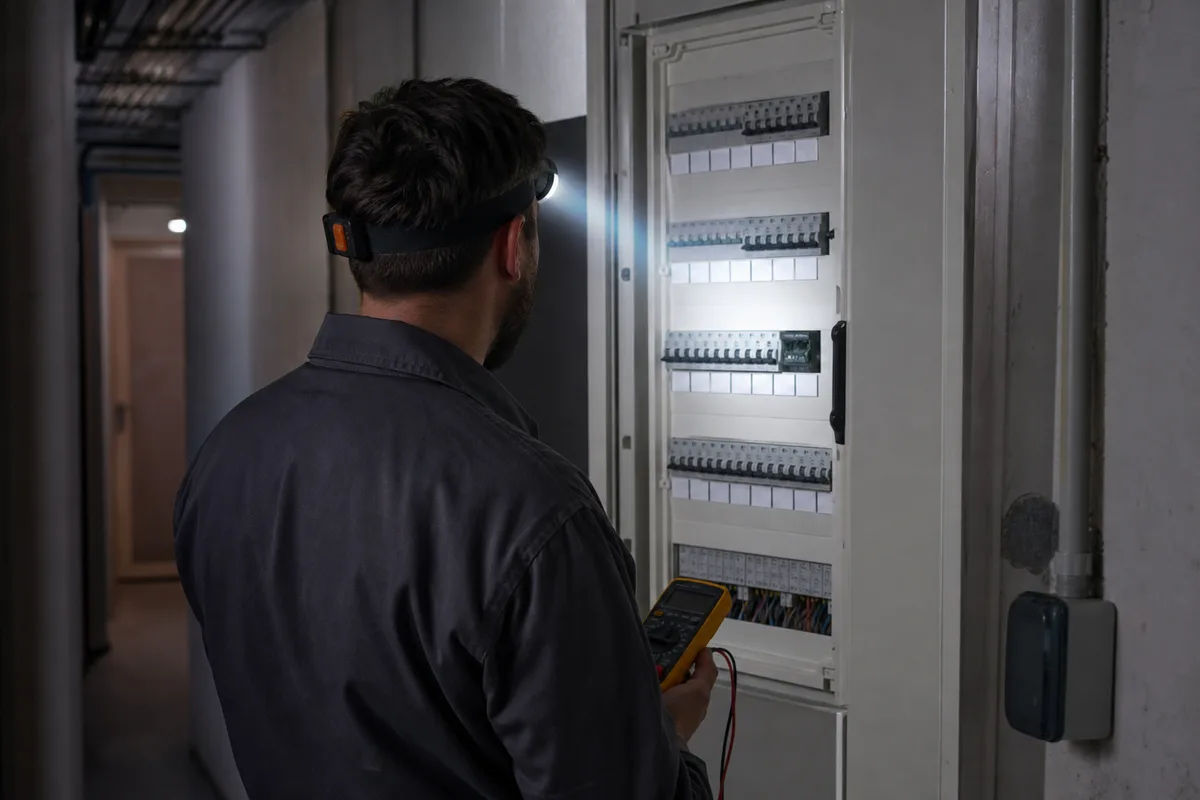

Le repérage, souvent négligé

Un tableau non repéré transforme la moindre intervention en enquête. Le repérage associe chaque protection à sa zone, par étiquette normalisée ou par pictogramme. Il devient obligatoire dans les installations non domestiques, où le registre de sécurité et le schéma unifilaire doivent rester consultables sur place.

Les indices de protection selon le local

Un même socle de prise ne convient pas partout. L’indice IP décrit la résistance aux corps solides et à l’eau, l’indice IK la résistance aux chocs mécaniques. Une salle d’eau, une buanderie, un local technique ou un extérieur imposent des indices supérieurs à ceux d’un séjour.

La salle de bain obéit à une logique de volumes : la norme découpe la pièce en zones autour de la baignoire et de la douche, et interdit ou restreint certains matériels dans chacune. Cette règle explique pourquoi une prise ne peut pas être posée à côté d’un lavabo par simple confort.

La mise à la terre et les protections différentielles

C’est la partie invisible qui décide de la sécurité des personnes. Le reste distribue l’énergie ; ce dispositif la détourne quand elle s’égare.

Pourquoi le seuil de 100 ohms

La prise de terre évacue un courant de défaut vers le sol. La NF C 15-100 fixe sa résistance à 100 ohms au maximum. Le calcul est direct : le disjoncteur de branchement assure une protection différentielle de 500 mA, soit 0,5 A. Multipliez 0,5 A par 100 ohms et vous obtenez 50 V, la tension de contact maximale tolérée par le corps humain en milieu sec (source : schema-electrique.net, egpp-electricite.fr). Au-delà de cette résistance, la tension qui subsiste sur une masse métallique devient dangereuse.

Une terre trop élevée bloque la validation de l’installation. Les correctifs classiques consistent à enfoncer un piquet supplémentaire, à améliorer le contact du conducteur de terre avec un sol humide, ou à poser une boucle à fond de fouille en construction neuve.

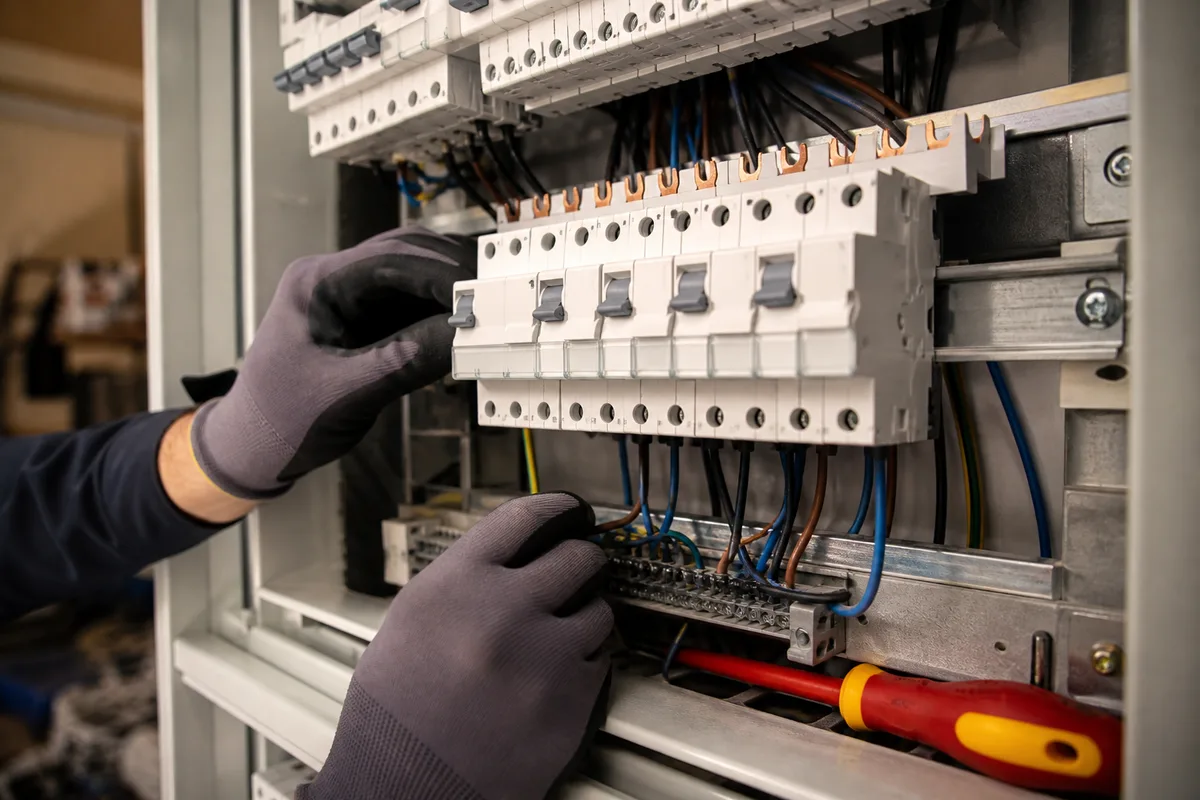

Différentiels, disjoncteurs et détecteurs d’arc

Trois dispositifs se répartissent les rôles.

Le disjoncteur divisionnaire protège le conducteur contre la surcharge et le court-circuit. Il protège le câble, pas la personne.

L’interrupteur différentiel 30 mA protège la personne. Il coupe dès qu’une fuite de courant vers la terre atteint ce seuil, bien avant qu’elle ne devienne mortelle. Les circuits sont répartis entre plusieurs différentiels pour éviter qu’une seule fuite ne coupe tout le logement.

Le détecteur d’arc, ou AFDD, repère les arcs électriques qui naissent d’une connexion desserrée ou d’un câble écrasé. Ces défauts ne déclenchent ni le disjoncteur ni le différentiel, mais ils chauffent. La série publiée en 2024 introduit ce matériel, ainsi qu’un différentiel de type F pour les circuits alimentant des équipements à variateur de vitesse : pompe de piscine, climatisation, pompe à chaleur (source : Legrand).

L’enjeu se lit dans les statistiques du parc existant. Selon le baromètre 2025 de l’Observatoire national de la sécurité électrique, 82,6 % des installations de plus de 15 ans présentent au moins une anomalie, et ce taux atteint 90 % dans les parties communes d’immeubles. L’observatoire estime que 2,3 millions de logements sont équipés d’installations très dangereuses, et attribue à l’électricité entre 20 % et 35 % des incendies domestiques.

Lire un schéma d’installation électrique

Un schéma n’est pas un dessin décoratif joint au dossier. C’est le document qui permet à un tiers de comprendre l’installation dix ans plus tard, sans démonter une seule boîte.

Unifilaire, multifilaire, architectural

Trois représentations coexistent, chacune répondant à une question différente.

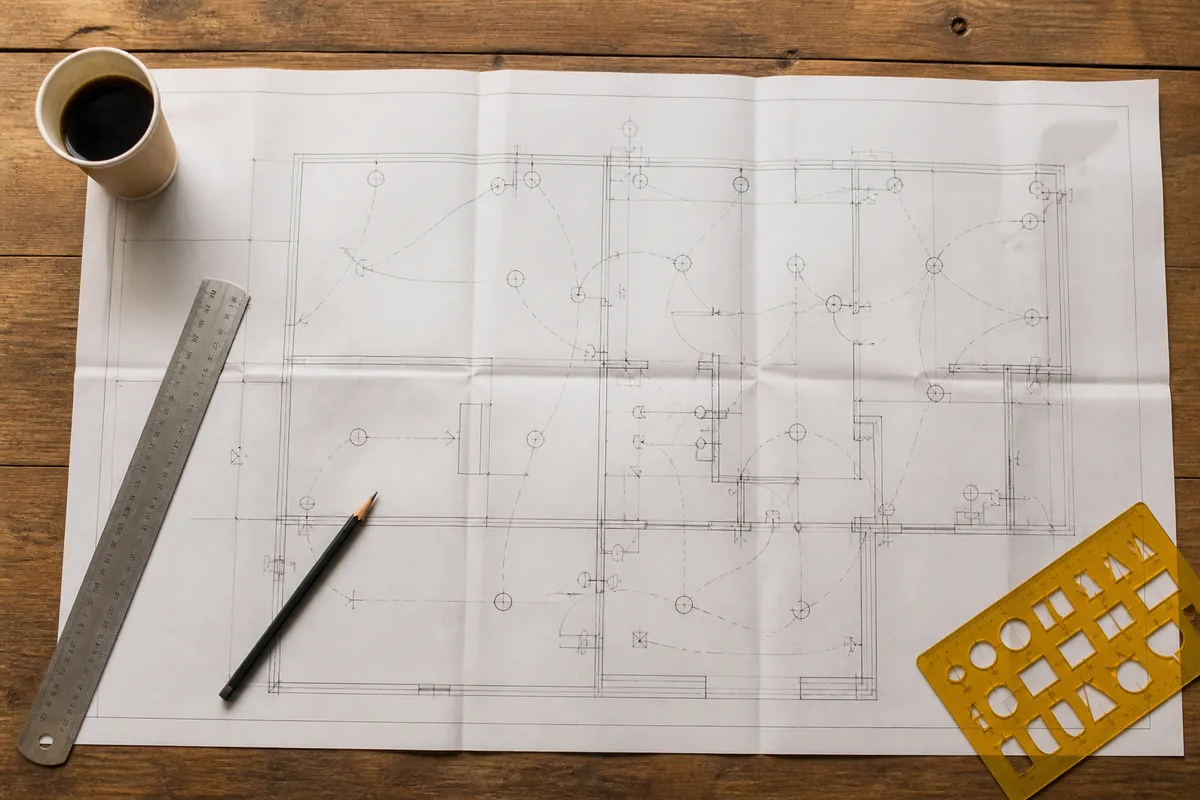

Le schéma architectural pose les symboles sur le plan des pièces. Il répond à la question « où ». Il sert au client, au maçon qui réserve les saignées, au poseur de cloisons.

Le schéma unifilaire résume chaque circuit par un trait unique, annoté du nombre de conducteurs et de leur section. Il répond à la question « comment est découpée l’installation ». C’est le document exigé lors des contrôles réglementaires.

Le schéma multifilaire dessine chaque conducteur séparément, phase, neutre et terre compris. Il répond à la question « comment câbler ». Il est réservé aux montages précis, comme un télérupteur ou un va-et-vient.

Pour la méthode de production de ces documents, consultez notre article dédié au plan d’installation électrique d’une maison.

Les symboles normalisés

Les symboles graphiques ne relèvent pas de la convention locale. La NF EN 60617, transposition française de la norme internationale CEI 60617, fixe un langage commun à tous les techniciens européens. Sa partie 11 traite spécifiquement des plans d’installation architecturaux et topographiques. Depuis 2012, la bibliothèque n’existe plus sous forme de document figé : elle est maintenue en base de données en ligne par la CEI, qui recense environ 1 900 symboles d’électrotechnique mis à jour en continu (source : CEI, boutique AFNOR).

Une dizaine de symboles suffit à lire un plan de logement : socle de prise, socle avec terre, point lumineux, interrupteur simple, va-et-vient, bouton poussoir, tableau, prise de communication, prise télévision, arrivée de terre.

Les défauts de conception qui coûtent le plus cher

Certaines erreurs se corrigent en une heure au stade du plan et en une semaine de travaux une fois les cloisons fermées. Cinq reviennent régulièrement sur les installations reprises.

• Une gaine technique sous-dimensionnée, sans réserve de modules, qui interdit d’ajouter un circuit plus tard.
• Des courants faibles tirés dans le même conduit que la puissance, avec un réseau informatique perturbé dès la mise en service.
• Un conducteur de 1,5 mm² protégé en 20 A, association que la norme refuse et qu’un contrôle relève immédiatement.
• Une prise de terre mesurée après coup, alors que la boucle à fond de fouille aurait coûté une fraction du prix pendant le terrassement.
• Un tableau non repéré, qui transforme chaque intervention ultérieure en séance de recherche à l’aveugle.

Le point commun de ces cinq défauts ? Aucun ne se voit à l’usage le premier mois. Ils apparaissent à la première extension, au premier sinistre ou lors du premier diagnostic à la revente.

Ce que la version 2024 change sur le terrain

La refonte a transformé un document unique en une série de 21 normes thématiques, chacune couvrant un type de bâtiment, un usage ou un besoin technique. Elle remplace définitivement la version de 2002, ses amendements A1 à A5 et ses fiches d’interprétation (source : AFNOR).

Deux évolutions dominent les chantiers courants. D’abord l’arrivée des détecteurs d’arc et du différentiel de type F, cités plus haut. Ensuite un traitement spécifique de l’infrastructure de recharge pour véhicule électrique, désormais adressée par un document propre au lieu d’être traitée par extension des règles générales.

Concrètement, un devis daté d’après septembre 2025 qui s’appuierait encore sur l’ancienne référence signale un défaut de mise à jour. Vérifiez la version citée avant de signer, et demandez le détail des protections prévues plutôt qu’un forfait global. Notre guide des étapes d’une installation électrique détaille l’ordre du chantier qui découle de ces choix, et la page sur la vérification d’une installation électrique précise les contrôles applicables ensuite.

Prochaine étape : reprenez le plan de votre bâtiment, listez les circuits spécialisés nécessaires et repérez l’emplacement de la gaine technique. Ces deux décisions conditionnent tout le reste du dossier.
