Installation électrique triphasé : quand et comment y passer
Une installation électrique triphasée reçoit trois phases plus un neutre, contre une seule phase en monophasé. Elle délivre environ 400 V entre deux phases et 230 V entre phase et neutre. Son intérêt tient à la puissance disponible et à certains appareils qui l’exigent. Voici comment la reconnaître, l’équilibrer, et décider si le passage se justifie.
Monophasé et triphasé : la différence tient en deux tensions
Le réseau public distribue un courant alternatif produit sous forme de trois phases décalées. Un branchement monophasé prélève une seule de ces phases, plus le neutre, et alimente le logement en 230 V.
Un branchement en courant triphasé prélève les trois. Deux tensions coexistent alors dans l’installation : environ 400 V entre deux phases quelconques, et 230 V entre chaque phase et le neutre. Les circuits domestiques ordinaires restent en 230 V, seuls quelques appareils exploitent le 400 V.
La conséquence pratique est simple. À calibre de disjoncteur égal, trois phases transportent trois fois plus de puissance qu’une seule. Une installation électrique triphasé encaisse donc des charges lourdes sans imposer des sections de câble démesurées entre le compteur et le tableau.
Il existe une seconde raison, moins visible depuis le tableau domestique. Trois phases décalées créent un champ tournant, exactement ce dont un moteur asynchrone a besoin pour démarrer seul. Un moteur monophasé de même puissance réclame un condensateur de démarrage, s’échauffe davantage et vieillit plus vite. C’est pourquoi les ateliers, les exploitations agricoles et les locaux techniques sont restés majoritairement en triphasé, bien avant que la question de la puissance ne se pose.
Reconnaître un branchement triphasé sans se tromper
La vérification prend une minute devant le tableau, sans démontage. Trois indices convergent.
- Le disjoncteur de branchement présente quatre bornes d’arrivée en triphasé, trois phases plus le neutre, contre deux en monophasé.
- Le câble d’alimentation qui descend du compteur compte quatre conducteurs au lieu de deux.
- Un compteur Linky affiche la puissance apparente phase par phase, ce qu’un compteur monophasé ne fait pas.
Une facture d’électricité tranche également : les puissances souscrites de 15 kVA et au-delà correspondent à un branchement triphasé. Le doute subsiste uniquement autour de 9 et 12 kVA, paliers disponibles dans les deux configurations.
Quand le triphasé se justifie vraiment
Le triphasé n’est pas un gage de confort supérieur. Il répond à des besoins précis, et son maintien par défaut coûte parfois plus qu’il ne rapporte.
Les usages qui l’imposent encore
Certains équipements ne fonctionnent qu’alimentés en 400 V, ou perdent beaucoup en performance sans lui.
- Les moteurs de forte puissance : pompes de forage, compresseurs, machines d’atelier.
- Le matériel professionnel installé à domicile, four de céramiste ou poste à souder.
- Les pompes à chaleur et systèmes de climatisation de grande capacité, dont la logique rejoint celle d’une installation électrique de climatisation industrielle.
- Les bornes de recharge rapides, au-delà des puissances domestiques courantes.
- Les besoins cumulés dépassant 12 kVA, plafond usuel du branchement monophasé.
Les cas où le monophasé suffit
Un logement entièrement en 230 V, sans moteur triphasé ni gros atelier, tire rarement parti de trois phases. Le triphasé hérité d’une ancienne activité agricole ou artisanale se retrouve souvent dans ce cas.
Repasser en monophasé simplifie alors le tableau, supprime le risque de disjonction sur une phase surchargée et facilite le remplacement du matériel. La démarche mérite un audit de l’installation électrique préalable, pour vérifier qu’aucun appareil en service ne dépend du 400 V.
Un point de vigilance revient souvent dans ces logements hérités : le portail motorisé, la pompe de puits ou le vieux compresseur du garage se sont parfois vu adjoindre une alimentation triphasée oubliée de tous. Une inspection circuit par circuit, menée avant la demande de bascule, évite de découvrir la dépendance le jour où le matériel refuse de démarrer.
L’équilibrage des phases, le vrai sujet du tableau
Le défaut le plus fréquent d’un tableau triphasé ne vient pas du matériel, mais de la répartition. Trois phases mal chargées provoquent des coupures alors que la puissance totale reste largement disponible.
La méthode de répartition
L’objectif consiste à faire porter à chaque phase environ un tiers de la charge. Les praticiens visent un écart maximal de l’ordre de 10 % entre phases, et considèrent qu’un déséquilibre dépassant 15 % appelle une reprise du câblage.
La méthode tient en quatre étapes :
- Lister les gros consommateurs et leur puissance : chauffage, plaque de cuisson, four, chauffe-eau, pompe à chaleur, borne de recharge.
- Les répartir un par un sur des phases différentes, en commençant par le plus gourmand.
- Affiner avec les petits circuits, éclairage et prises, pour combler les écarts restants.

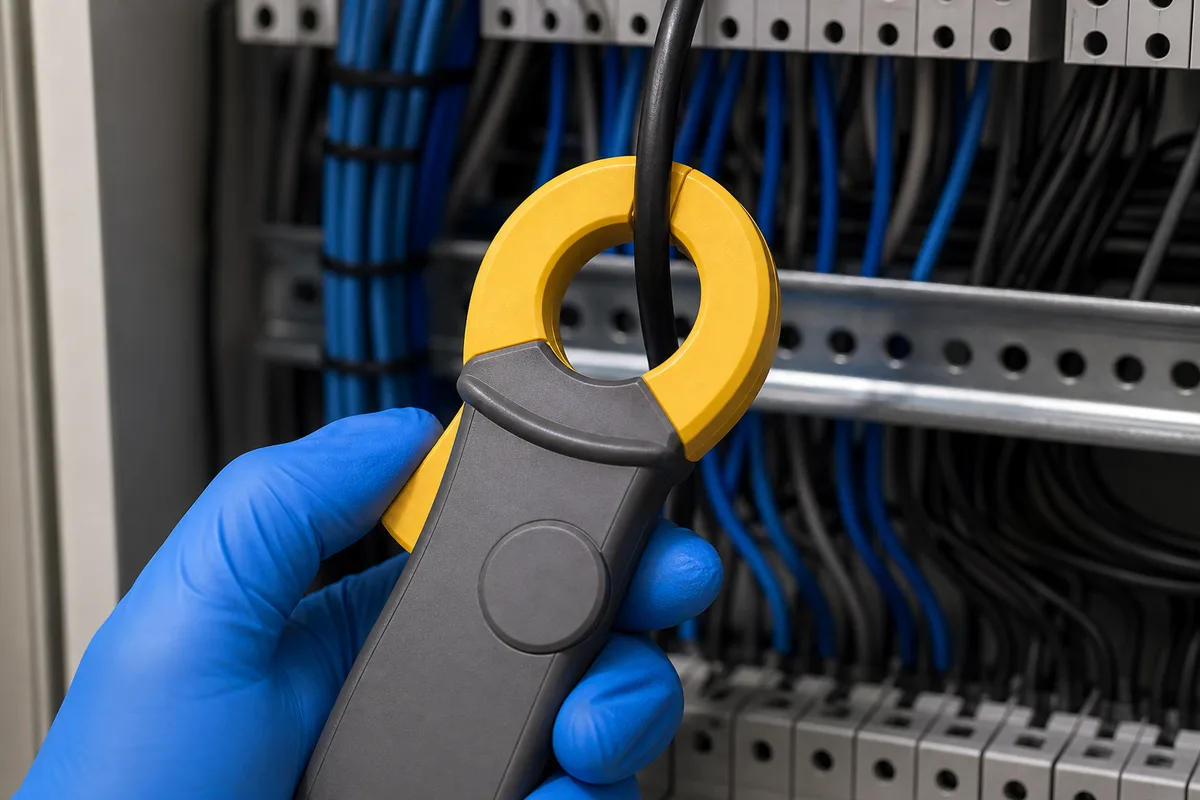

- Relever la consommation par phase après quelques semaines d’usage réel, puis corriger.
Un compteur Linky mesure la consommation sur chaque phase et signale un déséquilibre, sans jamais le corriger. La répartition des circuits reste un travail manuel, réalisé au tableau, disjoncteur par disjoncteur.
Le symptôme classique se reconnaît vite : le disjoncteur de branchement saute alors que la consommation globale reste modeste. Une phase a atteint son calibre pendant que les deux autres tournaient à vide.
L’équilibre se déforme aussi avec les saisons. Un tableau réglé au printemps, quand le chauffage dort et que la climatisation n’a pas encore démarré, se révèle bancal en janvier. Deux relevés annuels, un en période froide et un en période chaude, donnent une image bien plus juste qu’un contrôle unique. La correction, elle, se limite le plus souvent à déplacer deux ou trois disjoncteurs d’une phase vers une autre.
Changer de configuration : la procédure et son coût
Le passage d’une configuration à l’autre relève du gestionnaire de réseau, pas de l’électricien. La demande transite par le fournisseur d’électricité, qui la transmet à Enedis.
Le catalogue des prestations Enedis situe la bascule entre monophasé et triphasé autour de 185 € TTC en heures ouvrées, avec un tarif identique dans les deux sens. Le tarif hors heures ouvrées est nettement plus élevé. Le délai courant tourne autour d’une dizaine de jours ouvrés.
Ce montant ne couvre que l’intervention du distributeur sur le disjoncteur de branchement. Trois postes s’y ajoutent presque toujours :
- La reprise du tableau, qui doit accueillir une distribution sur trois phases.
- Le recâblage de la liaison entre le disjoncteur de branchement et le tableau.
- La mise en conformité des circuits concernés, selon la norme NF C 15-100.
Quand ces travaux modifient l’installation raccordée au réseau public, l’attestation de conformité visée par le Consuel redevient nécessaire. La démarche s’anticipe, au même titre que le reste du chantier de rénovation électrique.
L’ordre des opérations compte autant que le budget. Le tableau se prépare avant la venue du technicien du distributeur, pas après : une fois le nouveau disjoncteur de branchement posé, le logement doit pouvoir se réalimenter dans la foulée. Un coffret encore câblé pour l’ancienne configuration prolonge la coupure de plusieurs heures, parfois d’une journée entière si une pièce manque.

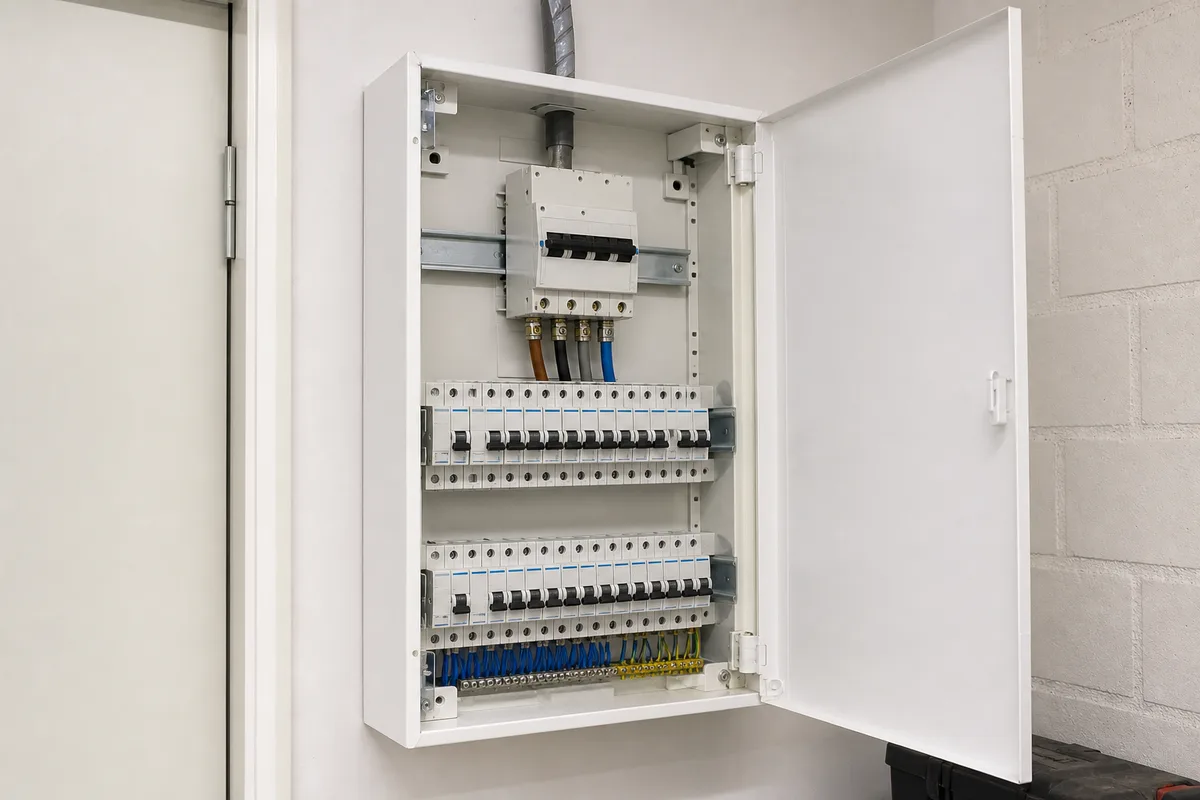

Ce que le triphasé change dans le tableau
Le coffret ne se contente pas d’accueillir plus de disjoncteurs. Sa structure diffère, et quelques règles lui sont propres.

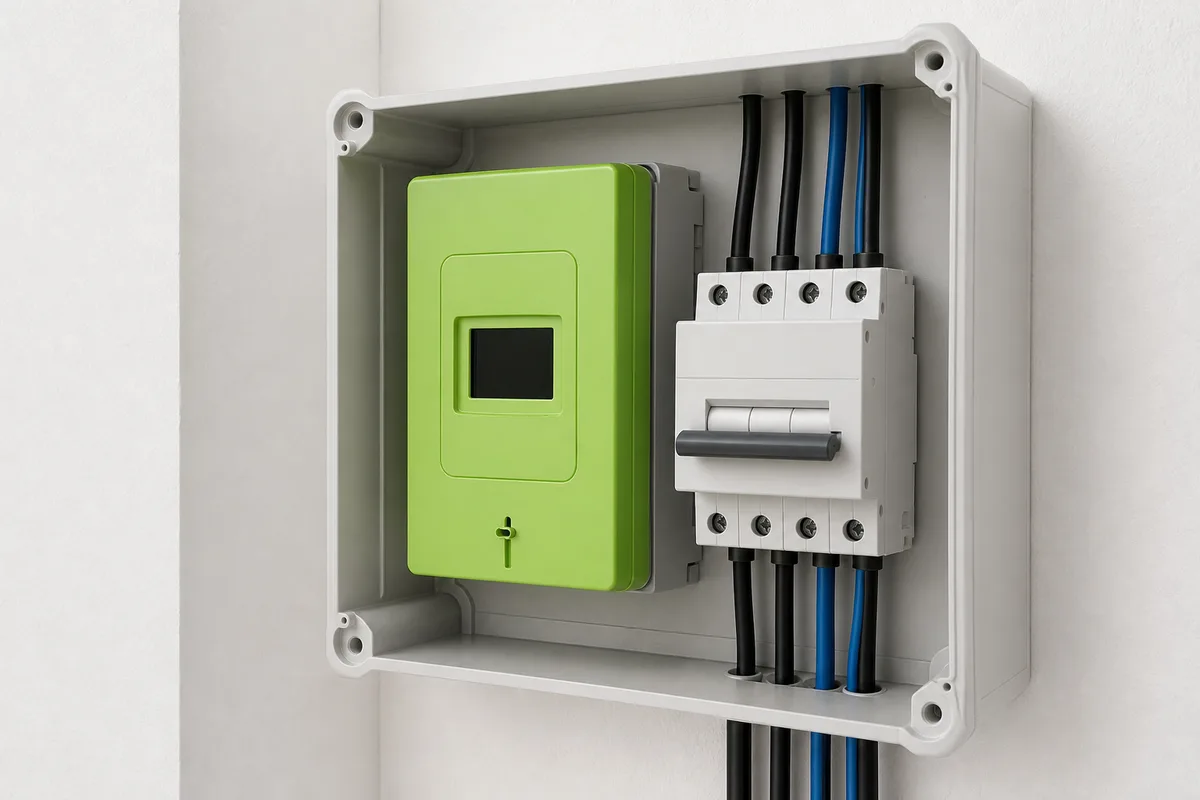

- Le disjoncteur de branchement devient tétrapolaire : trois phases et un neutre coupés ensemble.
- Les interrupteurs différentiels existent en version tétrapolaire, pour les circuits alimentés en 400 V.
- Les circuits domestiques ordinaires restent monophasés, raccordés entre une phase et le neutre.

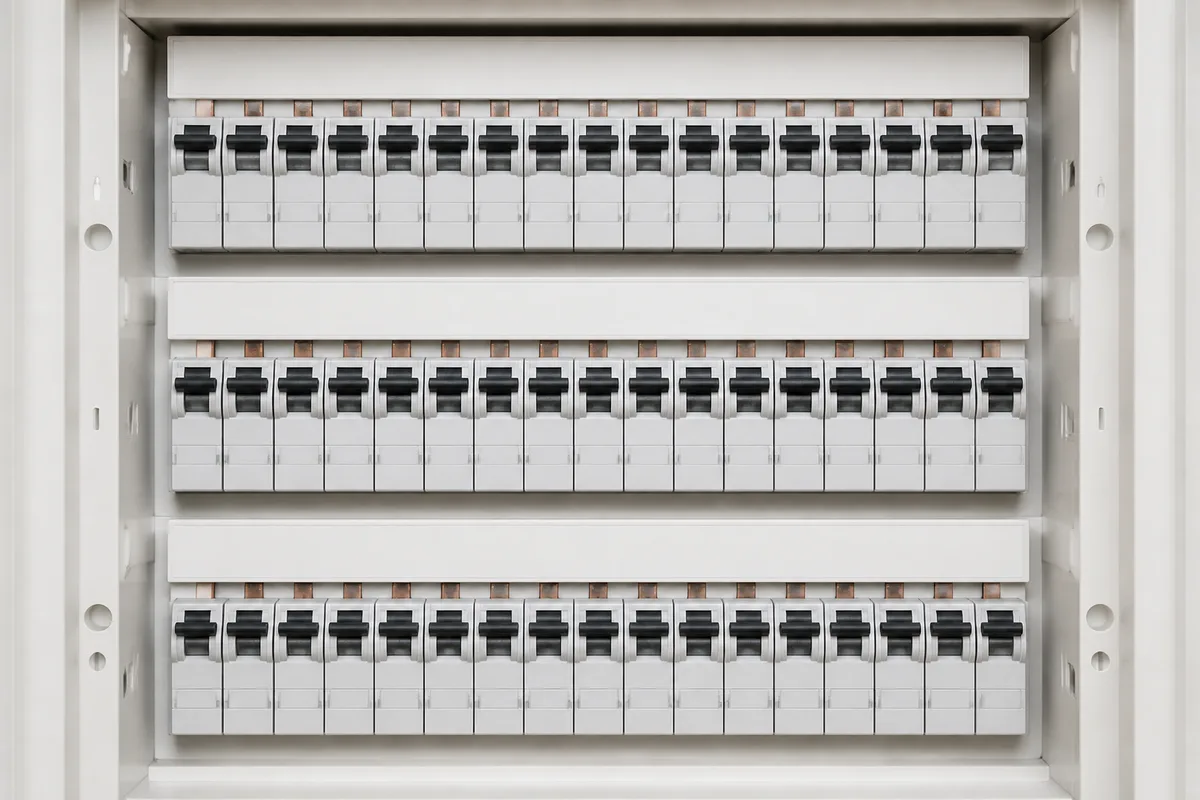

- Le repérage des phases sur chaque rangée conditionne tout futur rééquilibrage.
Cette organisation demande davantage de modules qu’un tableau monophasé de même usage. Le dimensionnement se raisonne comme pour toute installation électrique de maison, avec une réserve d’emplacements suffisante pour absorber les évolutions.
La protection différentielle mérite une attention particulière. Chaque groupe de circuits reste protégé par un dispositif 30 mA, comme en monophasé, mais la répartition de ces groupes suit désormais les phases. Un interrupteur différentiel bipolaire couvre les circuits d’une seule phase ; sa version tétrapolaire couvre un circuit alimenté en 400 V. Mélanger les deux logiques dans une même rangée produit un tableau difficile à lire, et un diagnostic pénible le jour d’un défaut.
Les erreurs qui font disjoncter
Quelques fautes reviennent systématiquement dans les installations qui coupent sans raison apparente.
- Brancher deux gros appareils sur la même phase, plaque de cuisson et chauffe-eau par exemple.
- Ajouter un circuit lourd sans revoir l’équilibre global du tableau.
- Confondre la puissance totale souscrite et la puissance réellement disponible par phase.
- Négliger le repérage des phases, ce qui rend tout diagnostic ultérieur laborieux.
- Conserver un abonnement triphasé surdimensionné après le départ d’un équipement professionnel.
La dernière erreur pèse chaque mois sur la facture, puisque la part fixe de l’abonnement suit la puissance souscrite. Le raisonnement vaut aussi pour les locaux d’activité, où le dimensionnement d’une installation électrique de bâtiment professionnel se révise après chaque changement de matériel.
Prochaine étape : relever la puissance appelée par phase sur le compteur pendant une semaine d’usage normal, puis confronter ces trois valeurs au calibre du disjoncteur. L’écart obtenu dit immédiatement s’il faut rééquilibrer, changer de puissance, ou simplement ne rien toucher.
