Installation électrique domotique : préparer le chantier

Une installation électrique domotique se prépare avant les cloisons, pas après. Trois décisions structurent le chantier : la réserve du tableau, le tracé des gaines et le choix entre bus filaire et liaisons radio. La norme NF C 15-100 encadre le reste. Voici les arbitrages à poser, et le partage réel entre l’électricien et le particulier.

Ce que la domotique change dans un chantier électrique

Un logement domotisé ne consomme pas beaucoup plus qu’un logement classique. Il exige surtout de la place, des chemins de câbles et des circuits identifiés. Le surcoût se joue à la conception, rarement sur le matériel posé le dernier jour.

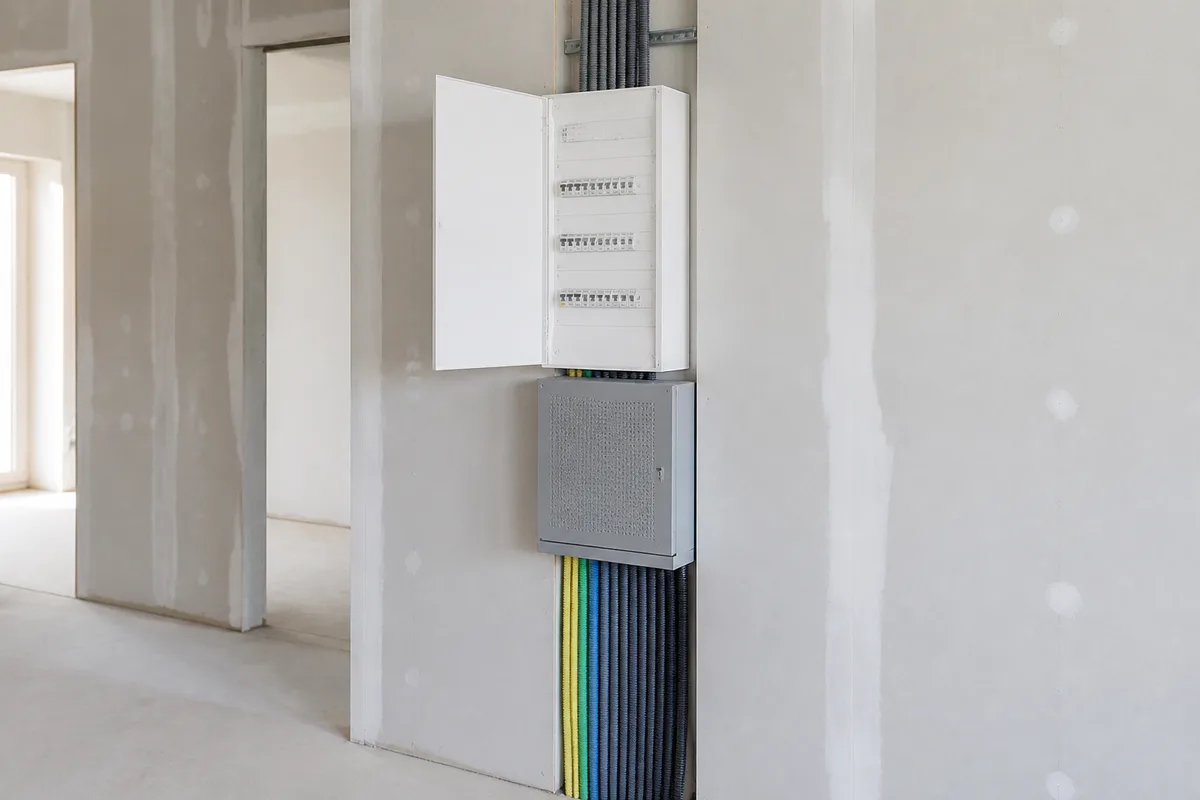

La norme NF C 15-100, depuis son amendement A5, impose un volume réservé appelé ETEL, l’espace technique électrique du logement. Ses dimensions minimales sont fixées : 600 mm de largeur, 250 mm de profondeur, du sol au plafond. Ce volume accueille le tableau de répartition, le coffret de communication et les arrivées de circuits de puissance comme de communication.

Dans une installation électrique domotique, cet espace se remplit vite. Une box, une alimentation de bus, un switch réseau et parfois un petit onduleur viennent s’ajouter aux disjoncteurs. La norme prévoit d’ailleurs un emplacement contigu au coffret de communication pour accueillir des équipements actifs supplémentaires.

Trois postes concentrent les décisions difficilement réversibles :

• Le tableau et sa réserve, qui conditionne toute évolution ultérieure.
• Le passage des gaines, impossible à reprendre une fois les cloisons fermées.
• L’architecture retenue, filaire ou radio, qui détermine la nature du câblage.

Le reste se rattrape. Un thermostat connecté se remplace en vingt minutes. Une gaine oubliée derrière une plaque de plâtre coûte une saignée, de la poussière et une reprise de peinture.

Bus filaire ou liaisons radio : deux chantiers différents

La vraie question n’est pas de savoir quelle technologie l’emporte. Elle est de savoir ce que le chantier autorise. Une construction neuve ou une rénovation lourde ouvre la porte au filaire. Un appartement habité, avec des murs finis, impose presque toujours le sans-fil.

Le bus KNX, la voie filaire normalisée

KNX correspond à la norme internationale ISO/IEC 14543-3, qui a intégré ses modes paire torsadée, courant porteur et radio. Capteurs et actionneurs dialoguent sur une paire dédiée, alimentée sous une tension continue nominale de 29 V, avec un seuil bas admis autour de 21 V. Le câble reste séparé du 230 V et affiche une tenue diélectrique élevée pour garantir cette séparation.

Le principe modifie tout le câblage. Chaque interrupteur devient un émetteur : il n’ouvre plus un circuit, il envoie un ordre sur le bus. L’actionneur qui commute réellement la lampe vit au tableau, sur rail. Le 230 V ne monte donc plus jusqu’aux points de commande, alors que la paire bus, elle, passe partout.

La domotique filaire réclame deux réseaux parallèles dans les murs. C’est son coût, et sa force : aucune pile à remplacer, aucune portée radio à surveiller, une durée de vie alignée sur celle de l’installation électrique elle-même.

Zigbee, Z-Wave, Thread et Matter, la voie sans fil

Les protocoles radio se distinguent par leur bande de fréquence et par leur réseau maillé. Zigbee travaille en 2,4 GHz et sur des bandes basses selon les régions. Z-Wave occupe la bande ISM autour de 900 MHz, moins encombrée que le 2,4 GHz saturé par le Wi-Fi. Thread s’appuie sur la couche physique IEEE 802.15.4, la même que Zigbee.

Matter, lancé en novembre 2022 par la Connectivity Standards Alliance, n’est pas un réseau radio de plus. C’est une couche applicative posée au-dessus de Thread, du Wi-Fi ou de l’Ethernet, pensée pour faire dialoguer des marques qui s’ignoraient. Le paysage évolue vite et le tri entre écosystèmes se fait équipement par équipement : le blog Domizi publie des comparatifs de box et de protocoles utiles pour cadrer un projet avant d’acheter le premier module.

Le sans-fil ne supprime pourtant pas le travail électrique. Il le déplace :

• Les micromodules radio se logent dans les boîtes d’encastrement, qui doivent être profondes.
• Les volets motorisés réclament une alimentation permanente, pas un va-et-vient classique.
• La box a besoin d’un point réseau filaire et d’une prise protégée dans la GTL.

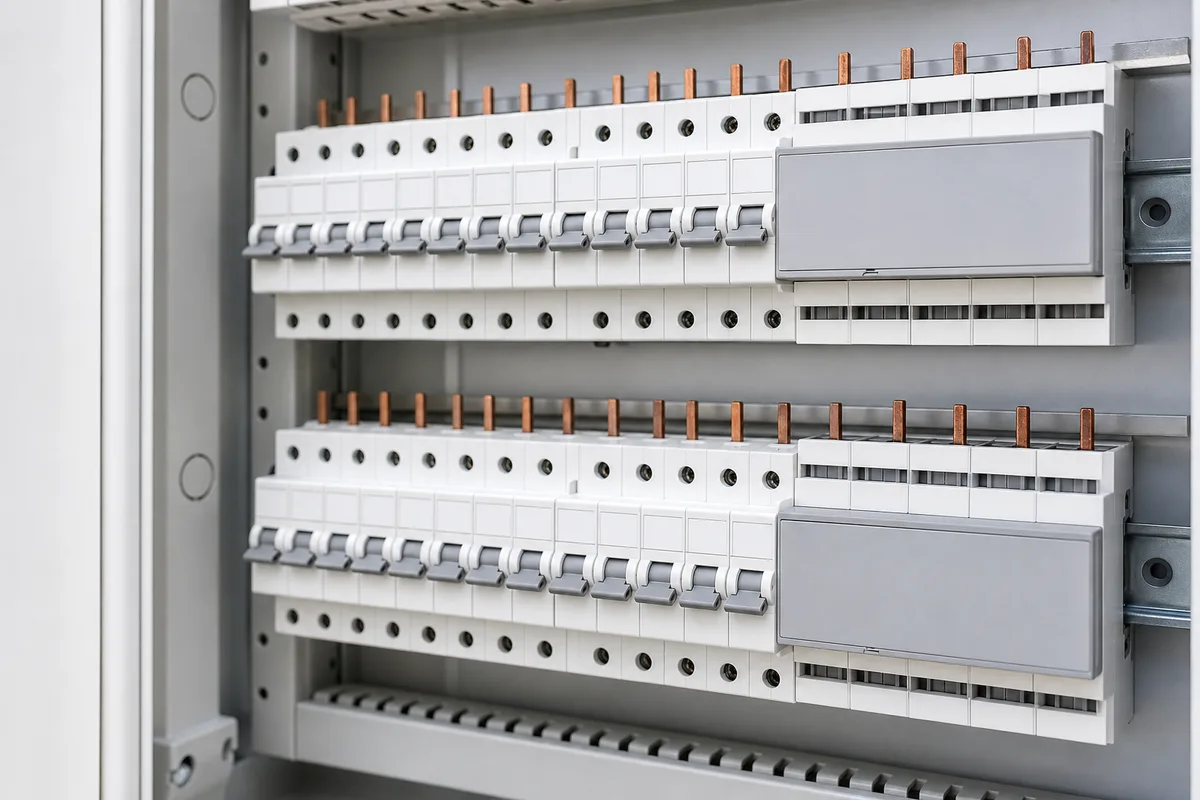

Le tableau : dimensionner pour ce qui viendra

Le tableau est le point de convergence de toute maison connectée. Un coffret rempli à ras bord le jour de la réception condamne le projet à la première extension.

La réserve de modules n’est pas décorative

La norme NF C 15-100 demande 20 % d’emplacements disponibles, calculés sur l’ensemble des appareils qui composent le tableau, arrondis au module supérieur. Ce minimum suffit pour une installation classique. Il ne suffit pas quand des actionneurs viennent s’ajouter.

Un projet filaire consomme des rangées entières : chaque actionneur d’éclairage pilote quatre à huit circuits, chaque module de volets en pilote deux à quatre, sans compter l’alimentation de bus et le coupleur de ligne. Une réserve de modules d’une rangée complète, au-delà du minimum normatif, se paie une centaine d’euros à la pose et évite de remplacer le coffret plus tard.

Le suivi de consommation ajoute sa propre pression sur le coffret. Les modules de mesure se posent par circuit, ou par groupe de circuits, et chacun occupe sa place sur le rail. Un délesteur, quand le chauffage électrique et la recharge d’un véhicule cohabitent, en occupe une de plus. La note à retenir : le comptage détaillé, qui fait tout l’intérêt d’une gestion fine de l’énergie, se prépare au tableau, jamais dans l’application.

En rénovation, ce calcul se fait avant de commander le matériel. Le raisonnement rejoint celui d’une rénovation électrique menée poste par poste, où le coffret dimensionne tout le reste. Compter le nombre de rangées disponibles avant d’établir le devis évite la mauvaise surprise classique : un tableau conforme, mais saturé le jour de la mise en service.

Les circuits à isoler dès le plan

Certains usages ne se partagent pas. Les séparer au plan coûte quelques dizaines d’euros de câble, les séparer après coup coûte une journée d’électricien.

• L’alimentation de la box et du réseau, sur un circuit protégé et repéré.
• Les volets roulants motorisés, groupés par façade ou par niveau.
• Le chauffage piloté, avec le fil pilote ou le contact sec associé.
• La borne de recharge, qui suit ses propres règles de dimensionnement.

Cette dernière ligne mérite une attention à part : le circuit d’une borne de recharge pour voiture électrique se dimensionne indépendamment des circuits dédiés à la domotique, et sa protection ne se mutualise pas.

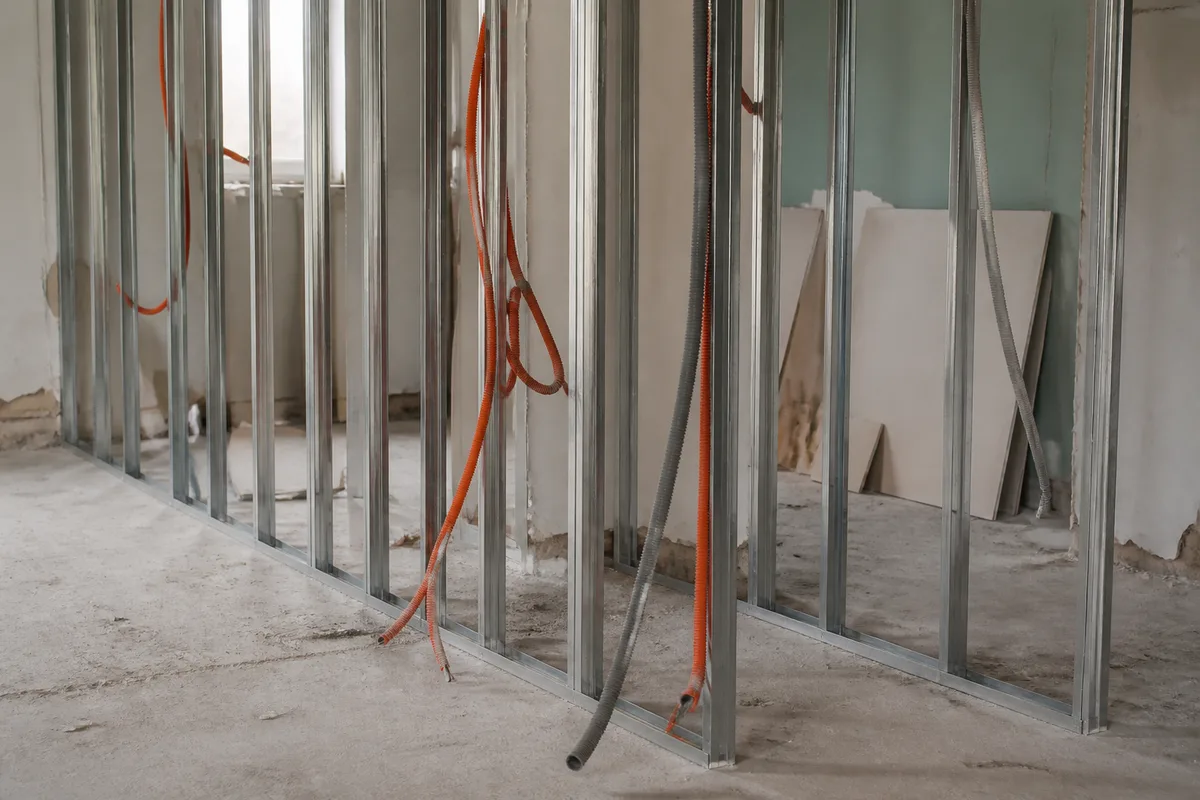

Gaines et attentes : ce qu’aucune reprise ne rattrape

Le précâblage est la partie du chantier qui ne pardonne rien. Une fois les cloisons fermées et les enduits passés, chaque oubli se paie en démolition.

Ce qui passe réellement dans les murs

Les conducteurs qui arrivent dans la GTL circulent sous gaines ICTA. Les tables des fabricants recommandent un diamètre de 20 mm pour la plupart des tirages, le 16 mm restant suffisant pour trois conducteurs de 1,5 mm². Sur un chantier domotisé, le 20 mm devient la règle de confort : il autorise un second passage sans retirer l’existant.

Le précâblage domotique ajoute deux réseaux au tirage classique :

• La paire bus, dans sa gaine propre, qui dessert les points de commande en boucle ou en étoile.
• Le réseau de communication en catégorie 6, tiré en étoile depuis le coffret de communication.

Les deux ne se mélangent jamais avec la puissance dans la même gaine. Le respect de cette séparation conditionne la stabilité du bus autant que la sécurité des personnes.

La topologie du bus mérite un mot. La paire peut cheminer en ligne, en étoile ou en arbre, et ces formes se combinent sur un même segment. La seule figure proscrite reste la boucle fermée, qui ramène le signal sur lui-même. Un plan de câblage annoté, conservé après le chantier, vaut alors autant que le schéma du tableau : sans lui, retrouver un segment de bus derrière une cloison relève de la fouille.

Les points d’attente à semer

Une gaine vide posée aujourd’hui vaut mieux qu’une saignée demain. Les emplacements qui reviennent le plus souvent dans les projets aboutis :

• Derrière chaque volet roulant, même ceux qui restent manuels au départ.
• Au plafond des pièces de vie, pour un détecteur de présence ou un capteur de luminosité.
• À l’entrée, pour un clavier, une gâche électrique ou un interphone connecté.
• Dans le garage, vers l’emplacement futur de la borne et du portail motorisé.
• En façade, vers les points d’éclairage extérieur et les caméras.

Ces gaines en attente ne coûtent presque rien pendant le second œuvre. La logique est la même que celle appliquée à l’alimentation électrique d’une pergola bioclimatique : tirer la ligne quand la tranchée est ouverte, pas trois ans plus tard.

Électricien ou particulier : le partage réel

La frontière n’est pas celle que beaucoup imaginent. Elle ne tient pas au niveau technique, elle tient à la responsabilité engagée et au raccordement au réseau public.

Le périmètre du professionnel

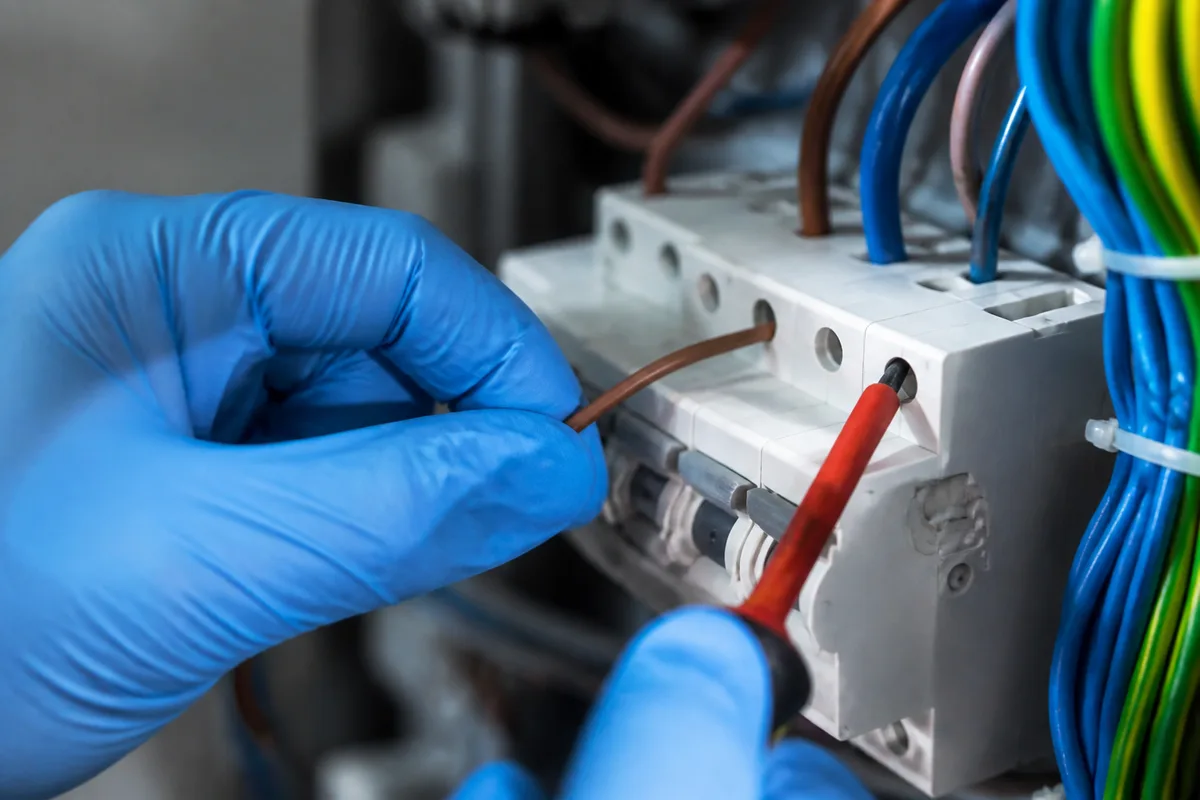

L’électricien porte la partie qui touche à la sécurité des personnes et à la conformité de l’ensemble : dimensionnement du tableau de répartition, protections différentielles, liaison équipotentielle, prise de terre, raccordement au disjoncteur de branchement. Il signe une installation, pas seulement des travaux.

Sur un projet domotisé, son apport se concentre sur trois points : le calcul des circuits et de leurs protections, la cohérence du schéma avec la structure réelle du logement, et la coordination avec les autres corps d’état pour que les gaines passent au bon moment. Un plan d’installation électrique de maison tenu à jour reste le document qui évite les conflits de calendrier.

Cette coordination pèse plus lourd qu’il n’y paraît. Le plaquiste ferme les cloisons, le chapiste coule la dalle, le peintre passe derrière : chacun referme définitivement une fenêtre de tir. Une réunion de chantier tenue avant la pose des plaques, plan en main, coûte deux heures et sauve plusieurs journées de reprise.

Ce que le particulier peut assumer

Rien n’interdit à un particulier de réaliser ses propres travaux électriques chez lui. L’attestation de conformité reste due dès que l’installation est raccordée au réseau public de distribution, que les travaux soient faits par un professionnel ou par le maître d’ouvrage.

Quand le maître d’ouvrage réalise l’installation lui-même ou la fait exécuter sous sa responsabilité, c’est à lui d’établir l’attestation. En la signant, il engage sa responsabilité. Le Consuel prévoit alors une visite de contrôle systématique du chantier, là où une installation réalisée par un professionnel n’est pas toujours visitée. La démarche s’anticipe environ trois semaines avant la date de raccordement souhaitée.

Le partage qui fonctionne le mieux sur le terrain :

• Le particulier tire les gaines, pose les boîtes et repère les circuits.
• L’électricien raccorde le tableau, pose les protections et vérifie les sections.
• Le particulier paramètre la box, les scénarios et les automatismes.

L’ordre des travaux, poste par poste

La chronologie compte autant que les choix techniques. Un ordre respecté évite les reprises, un ordre bousculé les multiplie.

En construction neuve

Le calendrier suit celui du gros œuvre, avec deux jalons critiques : avant la pose des cloisons et avant les enduits.

1. Arrêter l’architecture, filaire ou radio, dès l’avant-projet.
2. Dimensionner l’ETEL et le tableau avec la réserve nécessaire.
3. Tirer gaines de puissance, paire bus et réseau catégorie 6 avant fermeture.
4. Poser les boîtes d’encastrement profondes aux points de commande.
5. Raccorder, tester le bus, puis déclarer l’installation.

En rénovation

Le chantier se découpe par zones habitables, ce qui change la logique. La reprise complète d’une installation électrique domestique permet de basculer en filaire ; une rénovation partielle oriente vers la domotique sans fil, quitte à préparer quelques attentes pour plus tard.

L’ordre reste identique dans chaque zone traitée : coffret, circuits, gaines, points de commande, paramétrage. Le mélange des deux approches, filaire au rez-de-chaussée et radio à l’étage, fonctionne à condition que la box gère les deux mondes.

Reste la question du budget, qui se lit en deux lignes distinctes. Le poste électrique classique, tableau et circuits, suit les prix habituels du marché. Le poste domotique s’y ajoute et varie du simple au triple selon l’architecture : quelques centaines d’euros de modules radio d’un côté, plusieurs milliers d’euros d’actionneurs et de câblage bus de l’autre. Chiffrer les deux postes séparément dans le devis évite les comparaisons faussées entre artisans.

Les erreurs qui reviennent le plus souvent

Certaines fautes se répètent d’un chantier à l’autre. Les repérer avant la commande du matériel fait gagner du temps et de l’argent.

• Sous-dimensionner le coffret, puis découvrir qu’aucun actionneur ne rentre.
• Mélanger paire bus et conducteurs de puissance dans la même gaine.
• Poser des boîtes d’encastrement standard là où un micromodule doit se loger.
• Câbler les volets en va-et-vient classique, sans alimentation permanente.
• Oublier l’attente vers l’extérieur, garage et portail compris.
• Choisir l’écosystème après le câblage plutôt qu’avant.

La dernière erreur est la plus coûteuse. Un bus filaire tiré pour un système, puis abandonné au profit d’un autre, laisse une paire inutilisée dans les murs. La commande du matériel se décide donc à la fin, mais le choix de l’architecture se décide au tout début.

Une septième faute mérite d’être citée, plus discrète : négliger le repérage. Des circuits non étiquetés au tableau, des gaines sans tire-fil, un plan jamais mis à jour après les modifications de chantier, et le logement devient illisible pour l’électricien suivant. Le repérage se fait pendant les travaux, en quinze minutes par rangée, jamais après.

Prochaine étape : reprendre le plan pièce par pièce, marquer les attentes au crayon sur les cloisons avant qu’elles ne soient fermées, et faire valider le dimensionnement du tableau par l’électricien qui signera l’installation.
