Raccorder une climatisation au tableau électrique : guide

Raccorder une climatisation au tableau électrique impose une ligne dédiée, protégée par un disjoncteur calibré sur la puissance de la machine et un interrupteur différentiel 30 mA. La norme NF C 15-100 interdit tout partage de circuit. Côté métiers : l’électricien alimente, le frigoriste manipule les fluides. Reste à dimensionner câble et protections correctement.

Une ligne dédiée depuis le tableau : ce que la norme exige

La norme NF C 15-100 classe la climatisation fixe parmi les circuits spécialisés, au même titre qu’un four ou un lave-linge. Traduction : un départ réservé au climatiseur, tiré depuis le tableau, sans aucun autre récepteur branché dessus. Une prise ou un éclairage greffés sur cette ligne suffisent à faire tomber la conformité.

La règle a une justification très concrète. Un compresseur cycle en permanence et appelle, à chaque démarrage, une intensité bien supérieure à sa consommation de croisière. Mutualisé avec d’autres appareils, le circuit accumule surcharges, disjonctions à répétition et échauffement des conducteurs.

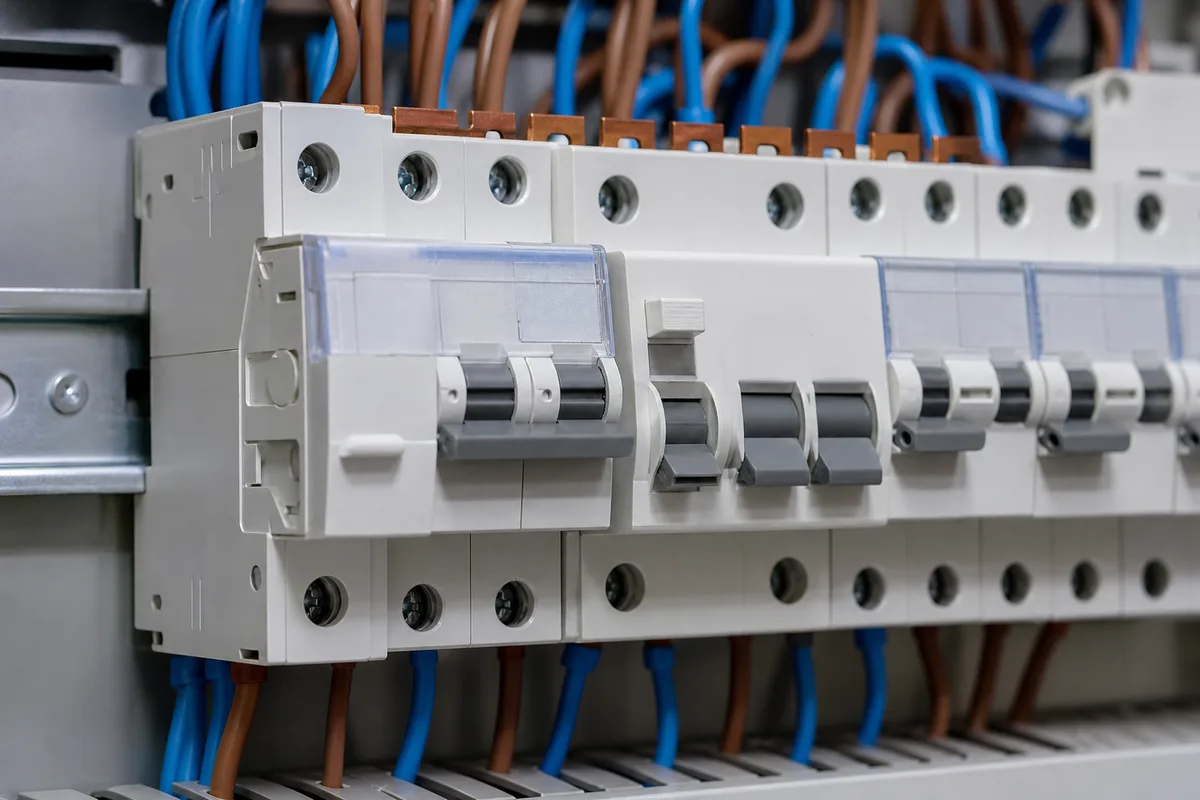

Le circuit spécialisé s’accompagne de deux protections distinctes. En tête de ligne, un disjoncteur divisionnaire calibré sur la puissance de la machine coupe en cas de surintensité. En amont, un interrupteur différentiel 30 mA détecte les fuites de courant et protège les personnes. Selon les préconisations de Legrand, la ligne se câble en 2,5 mm² minimum, avec un disjoncteur le plus souvent fixé à 20 A pour un split résidentiel.

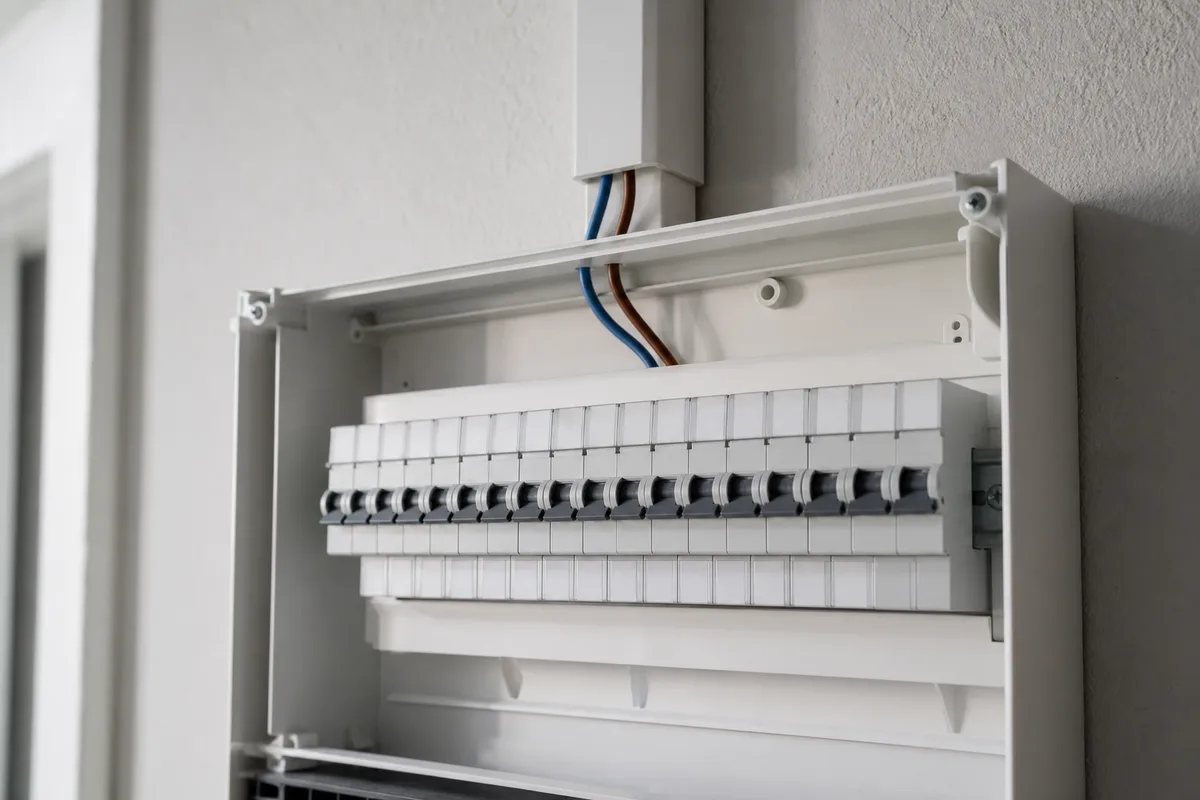

Avant de percer la moindre saignée, examinez l’état du tableau. Une rangée saturée, un différentiel déjà très chargé ou une terre douteuse se corrigent en amont du chantier. Un audit de l’installation électrique existante chiffre ces reprises avant l’arrivée du climatiseur, pas après la pose.

Électricien ou frigoriste : qui raccorde quoi sur le chantier

La pose d’un split mobilise deux métiers, et la frontière passe précisément au niveau du raccordement. Le frigoriste tire la liaison frigorifique, réalise le tirage au vide et libère le fluide dans le circuit. L’électricien crée la ligne dédiée depuis le tableau, pose les protections et amène l’alimentation jusqu’aux unités.

Cette répartition n’a rien d’une coutume de chantier. L’article R. 543-106 du Code de l’environnement réserve la manipulation des fluides frigorigènes aux entreprises titulaires d’une attestation de capacité, doublée d’une attestation d’aptitude pour chaque technicien. Cinq catégories d’activité existent ; la catégorie I, la plus large, couvre la mise en service, la maintenance, le contrôle d’étanchéité et la récupération des fluides. L’attestation de capacité se renouvelle tous les cinq ans, rappellent les organismes certificateurs comme Bureau Veritas.

Concrètement, un électricien dépourvu d’attestation ne doit jamais ouvrir le circuit frigorifique, même pour une mise en service qui semble anodine. À l’inverse, un frigoriste n’est pas toujours formé pour ajouter un départ ou reprendre un tableau vieillissant. Cette double compétence reste rare sur les petits chantiers : un annuaire spécialisé comme installateur-climatisation.fr recense les professionnels qui cumulent la casquette électrique et l’attestation fluides, ce qui évite de coordonner deux artisans sur une même pose.

Le point de jonction entre les deux périmètres se situe au bornier de l’unité extérieure. L’électricien amène la puissance jusqu’à ce bornier, le frigoriste valide ensuite le fonctionnement complet de la machine sous tension.

Calibrer le disjoncteur et la section de câble

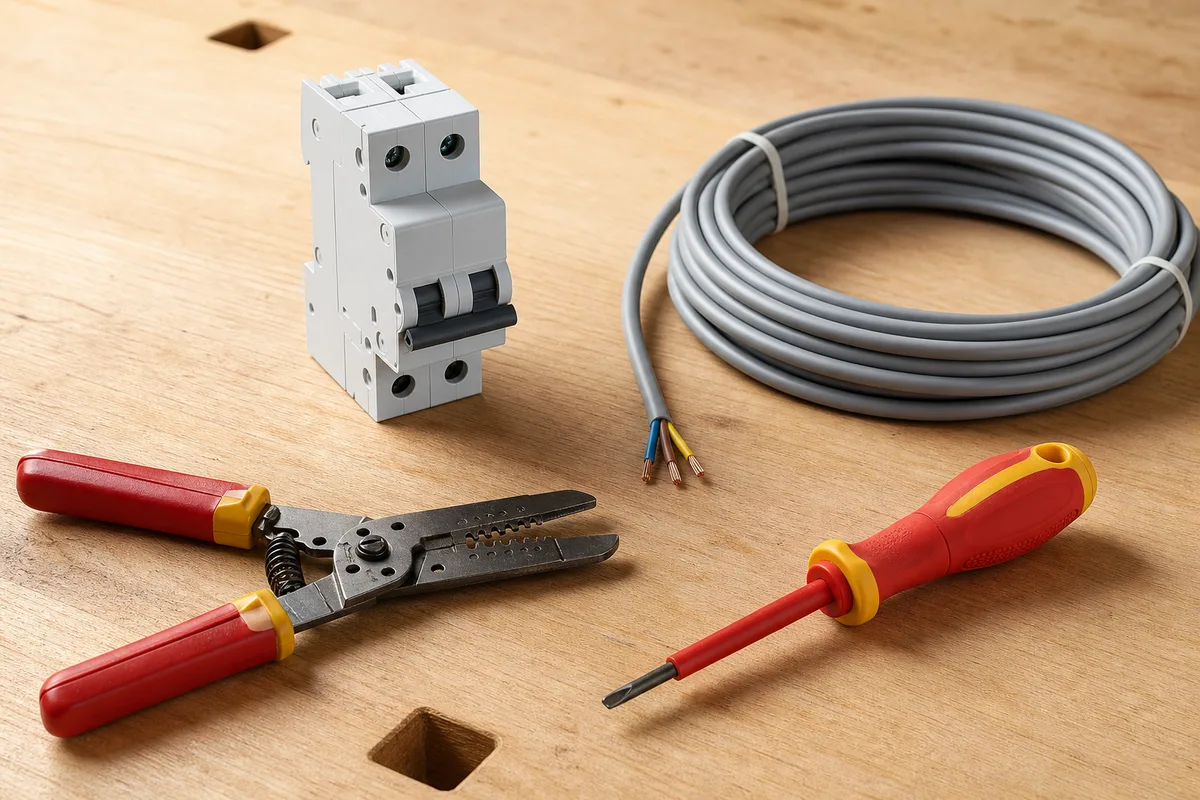

Le calibre se déduit de la puissance absorbée, celle de la plaque signalétique, jamais de la puissance frigorifique affichée en rayon. En monophasé 230 V, le calcul reste simple : I = P / 230. Un climatiseur qui absorbe 4 000 W appelle environ 17,4 A ; un disjoncteur 20 A protège alors la ligne, confirme la documentation technique de Legrand.

Valeurs indicatives en monophasé, à ajuster selon la longueur de ligne et le mode de pose.

La courbe du disjoncteur compte autant que son calibre. Un modèle courbe C, standard dans l’habitat, tolère mal les pics de démarrage du compresseur, qui grimpent brièvement à plusieurs fois l’intensité nominale. La courbe D, plus permissive sur ces appels de courant courts, élimine les déclenchements intempestifs sans dégrader la protection du câble.

La distance pèse aussi dans l’équation. Un groupe extérieur posé à trente mètres du tableau subit une chute de tension ; le passage à la section supérieure compense la perte. Au-delà de quelques kilowatts ou en local professionnel, l’alimentation bascule en triphasé : le sujet rejoint alors l’installation électrique d’une climatisation industrielle, avec ses propres règles de dimensionnement.

Faire cheminer la ligne jusqu’aux unités

Entre le tableau et le climatiseur, le câble emprunte un parcours protégé. En encastré, la gaine ICTA reste la solution la plus propre ; en rénovation légère, une goulotte ou une plinthe technique évite d’ouvrir les murs. Chaque traversée de paroi se fait sous fourreau, jamais en câble nu noyé dans la maçonnerie.

La partie extérieure réclame du matériel adapté. La norme NF C 15-100 impose un indice de protection IP 44 minimum pour les équipements exposés aux intempéries. Le câble doit encaisser les UV et les écarts de température ; les notices des fabricants précisent d’ailleurs souvent la référence exacte à utiliser pour l’interconnexion entre unité intérieure et groupe extérieur.

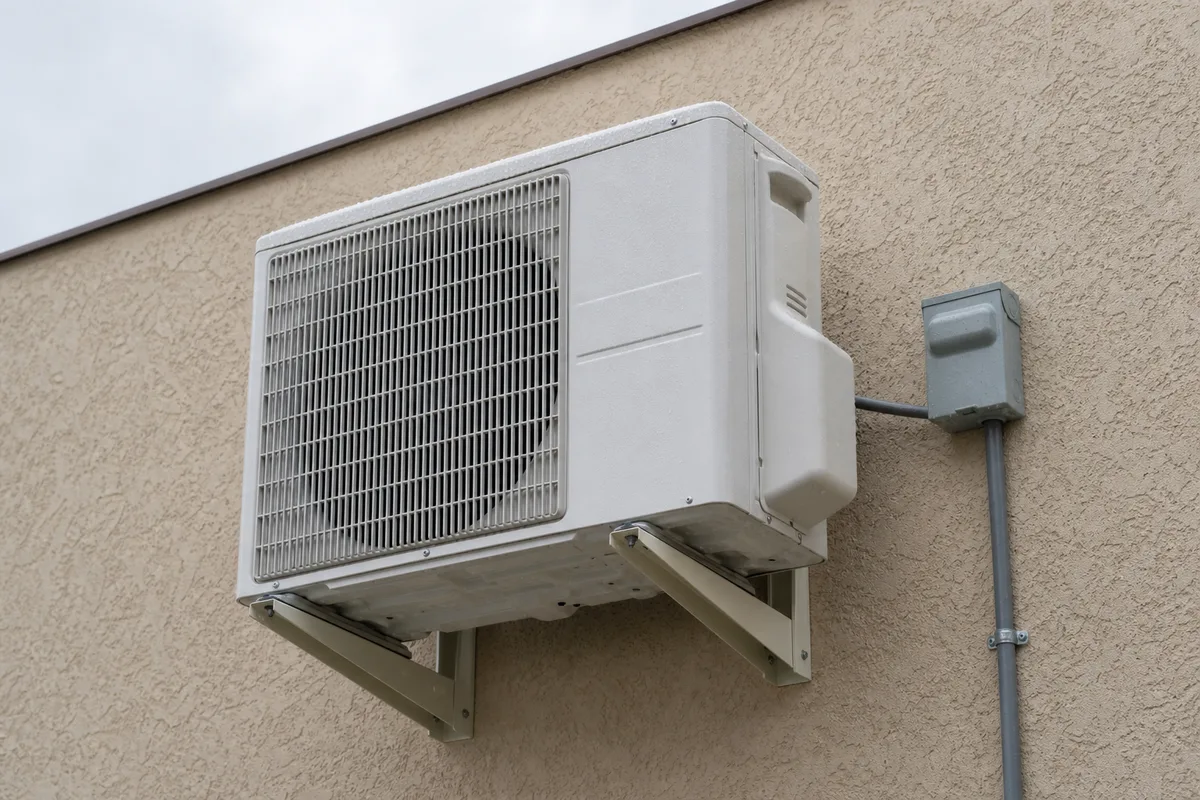

Les installateurs soigneux ajoutent un organe de coupure à proximité immédiate du groupe extérieur. Ce sectionneur autorise une intervention de maintenance sans condamner tout le tableau : un réflexe de sécurité devenu la règle de l’art sur les poses sérieuses.

Dernier point de vigilance : trois liaisons courent le long du mur, et aucune ne se confond avec les autres. La liaison frigorifique transporte le fluide, le câble d’interconnexion fait dialoguer les deux unités, la ligne d’alimentation arrive du tableau. Trois gaines distinctes, trois fonctions, et un repérage clair qui simplifiera chaque dépannage futur.

Le jour du raccordement : la check-list de mise sous tension

Le raccordement électrique final suit un ordre strict, hérité des étapes d’une installation électrique classique mais resserré sur un seul circuit :

• Couper l’alimentation générale et vérifier l’absence de tension au multimètre
• Poser le disjoncteur dédié sur une rangée disponible et l’étiqueter
• Raccorder phase, neutre et terre en respectant le code couleur

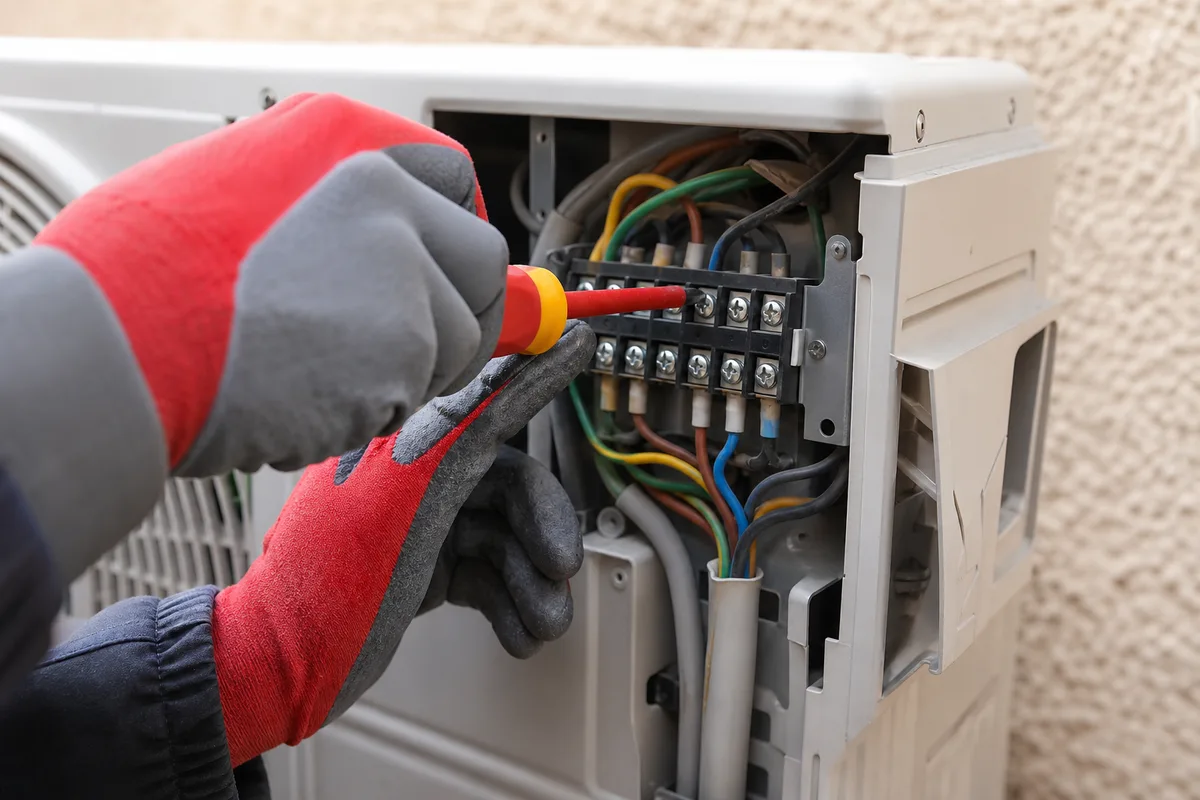

• Contrôler le serrage de chaque borne, au tableau comme au bornier de la machine
• Tester l’interrupteur différentiel avec son bouton de test
• Remettre sous tension et observer le premier démarrage du compresseur

Le serrage mérite une seconde passe. Une borne mal serrée chauffe, s’oxyde et finit en point chaud ; beaucoup de départs de feu d’origine électrique naissent d’une connexion défaillante plutôt que d’un câble sous-dimensionné.

L’étiquetage du départ n’a rien d’un luxe administratif. La norme impose l’identification de chaque circuit au tableau : un repère « climatisation séjour » économise de longues minutes lors d’un dépannage ou d’une coupure ciblée.

Le premier démarrage se surveille attentivement. Un compresseur qui fait faiblir la lumière ou déclenche le disjoncteur après quelques secondes signale un calibre inadapté ou une courbe trop nerveuse, pas une machine défectueuse.

Les pièges qui font disjoncter une clim neuve

Le grand classique : le branchement sur un circuit existant. Une prise de la pièce paraît idéale, le climatiseur fonctionne quelques jours, puis les coupures s’enchaînent dès que le four ou la bouilloire tourne en même temps. Le circuit spécialisé n’est pas une option de confort, c’est la condition de stabilité de l’appareil.

Autre piège : la courbe C posée par réflexe. Le calibre semble correct sur le papier, mais le pic de démarrage du compresseur franchit le seuil magnétique du disjoncteur. Résultat ? Des déclenchements aléatoires, surtout en été quand la machine redémarre à chaud.

Plus sournois : l’interrupteur différentiel saturé. Ajouter le départ climatisation sur un différentiel qui protège déjà la cuisine et le lave-linge concentre trop de récepteurs sensibles au même endroit. Une fuite de courant anodine sur un autre appareil coupe alors la clim en pleine canicule.

Dernier écueil : la section calculée sans tenir compte de la distance. Sur un groupe extérieur éloigné, la chute de tension ronge le rendement du compresseur et le fait chauffer. Quelques mètres de câble en 4 mm² coûtent peu ; un compresseur grillé vaut souvent le prix d’une machine neuve.

Budget, validation et suite du chantier

La création d’une ligne dédiée reste un poste modeste face au prix du climatiseur et de sa pose. Le tarif dépend surtout de la distance entre tableau et unités, du mode de cheminement et d’une éventuelle remise à niveau du tableau. Un exemple de devis électricité pour une maison de 100 m² donne des repères poste par poste pour situer les prix pratiqués.

Si le tableau accuse son âge, le chantier climatisation devient l’occasion de traiter le fond. Un différentiel vieillissant, de vieux porte-fusibles ou une terre absente se règlent au même moment, et le coût d’une rénovation électrique se mutualise avec la création de la nouvelle ligne.

Côté validation, une installation neuve ou entièrement rénovée passe par l’attestation Consuel avant la mise en service du raccordement au réseau. Un simple ajout de circuit sur une installation existante échappe à cette formalité, mais votre assureur exigera un travail conforme en cas de sinistre : la facture d’un professionnel fait alors office de preuve.

Prochaine étape : relevez la puissance absorbée sur la plaque signalétique de votre futur climatiseur, ouvrez le tableau pour repérer une place libre, puis demandez deux devis en précisant la distance de câble à tirer. Un raccordement dimensionné juste se pose en une demi-journée et se fait oublier pendant des années.
