Signalétique de sécurité électrique en entreprise

La signalétique de sécurité électrique regroupe les pictogrammes, étiquettes et panneaux qui avertissent d’un risque électrique dans un bâtiment. Elle découle du Code du travail, de la norme NF C 15-100 pour le repérage des circuits et de la NF C 18-510 pour les zones d’intervention. Son but : éviter électrisation, court-circuit et erreur de manœuvre.

La signalétique, premier rempart contre le risque électrique

Un défaut électrique ne prévient pas. Il frappe l’opérateur qui ouvre une armoire sans savoir qu’elle reste sous tension, ou le technicien qui manœuvre le mauvais départ. La signalétique existe pour couper court à ces situations. Elle rend visible ce que l’œil ne perçoit pas : la présence d’énergie derrière une porte métallique.

Le risque électrique figure parmi les plus graves du monde du travail. Selon l’INRS, l’électricité provoque chaque année environ 2 000 accidents sur les lieux de travail en France. Surtout, ces accidents tuent : 0,7 % des accidents d’origine électrique sont mortels, contre 0,08 % pour l’ensemble des risques professionnels. Une signalétique bien pensée réduit cette exposition en amont, avant même que l’électricien n’intervienne.

Pour être efficace, un panneau doit être normalisé, lisible et posé au bon endroit. Un support improvisé, une étiquette manuscrite ou un pictogramme fantaisiste ne protègent personne et n’ont aucune valeur devant l’inspection du travail. Les fournisseurs spécialisés comme OZC Signalétique proposent des panneaux et adhésifs conformes aux normes en vigueur, dans des matériaux pensés pour les locaux techniques. S’appuyer sur des supports certifiés garantit que le message reste lisible après des années de poussière, d’humidité ou de manipulations. Un adhésif photoluminescent qui perd sa couleur au bout d’un hiver ne remplit plus aucune fonction préventive.

La signalétique ne remplace jamais la mise en sécurité de l’installation. Elle vient en complément, quand un risque subsiste malgré les protections collectives. C’est d’ailleurs le principe posé par la réglementation : la signalisation s’impose chaque fois qu’un danger ne peut être écarté par l’organisation du travail ou par une protection technique. Elle est le dernier maillon, celui qui parle à l’humain.

Les pictogrammes de danger électrique et leur cadre normatif

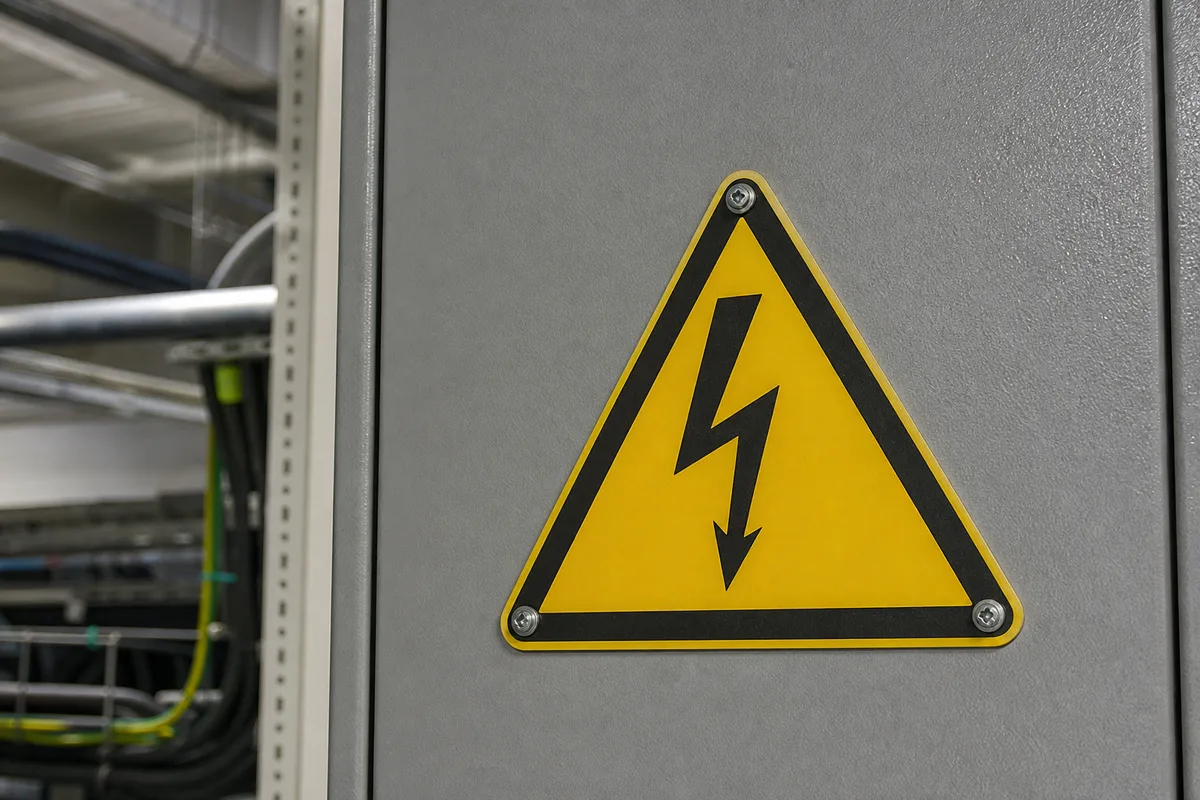

Un pictogramme de danger électrique répond à une norme précise. Le symbole de référence est le pictogramme W012, défini par la norme ISO 7010 : un éclair noir stylisé dans un triangle à fond jaune bordé de noir. Obligatoire depuis le 1er janvier 2014, il s’est imposé pour une raison simple. Un symbole harmonisé se comprend partout, quelles que soient la langue parlée ou la nationalité de l’intervenant.

Le triangle fond jaune n’est pas un choix esthétique. La réglementation associe chaque forme et chaque couleur à une fonction. L’arrêté du 4 novembre 1993, qui transpose les règles du Code du travail sur la signalisation, fixe ce langage visuel commun à tous les lieux de travail.

Au-delà du danger générique, d’autres pictogrammes précisent la nature de la menace. Une flèche sur un fond jaune signale une consignation en cours. Un panneau spécifique interdit l’accès aux personnes non autorisées. Ces messages se combinent sur une même porte pour former une consigne complète : danger, interdiction, obligation.

La norme NF C 18-510 a renforcé cette exigence. Elle demande d’équiper systématiquement les armoires et tableaux d’un pictogramme de danger, quelle que soit leur tension nominale. Un coffret basse tension n’échappe pas à la règle sous prétexte qu’il paraît anodin. Un contact direct sur du 230 volts suffit à provoquer une électrisation grave, parfois mortelle. Le pictogramme rappelle cette réalité à chaque ouverture.

La lisibilité prime sur l’accumulation. Un local technique couvert de dizaines d’autocollants finit par ne plus rien dire. Mieux vaut trois panneaux clairs, placés à hauteur de regard, qu’une mosaïque illisible. La taille du pictogramme se choisit selon la distance de lecture : plus l’observateur est loin, plus le symbole doit être grand. Cette logique rejoint celle des schémas d’une installation électricité bâtiment professionnel, où chaque information doit rester exploitable dans l’urgence.

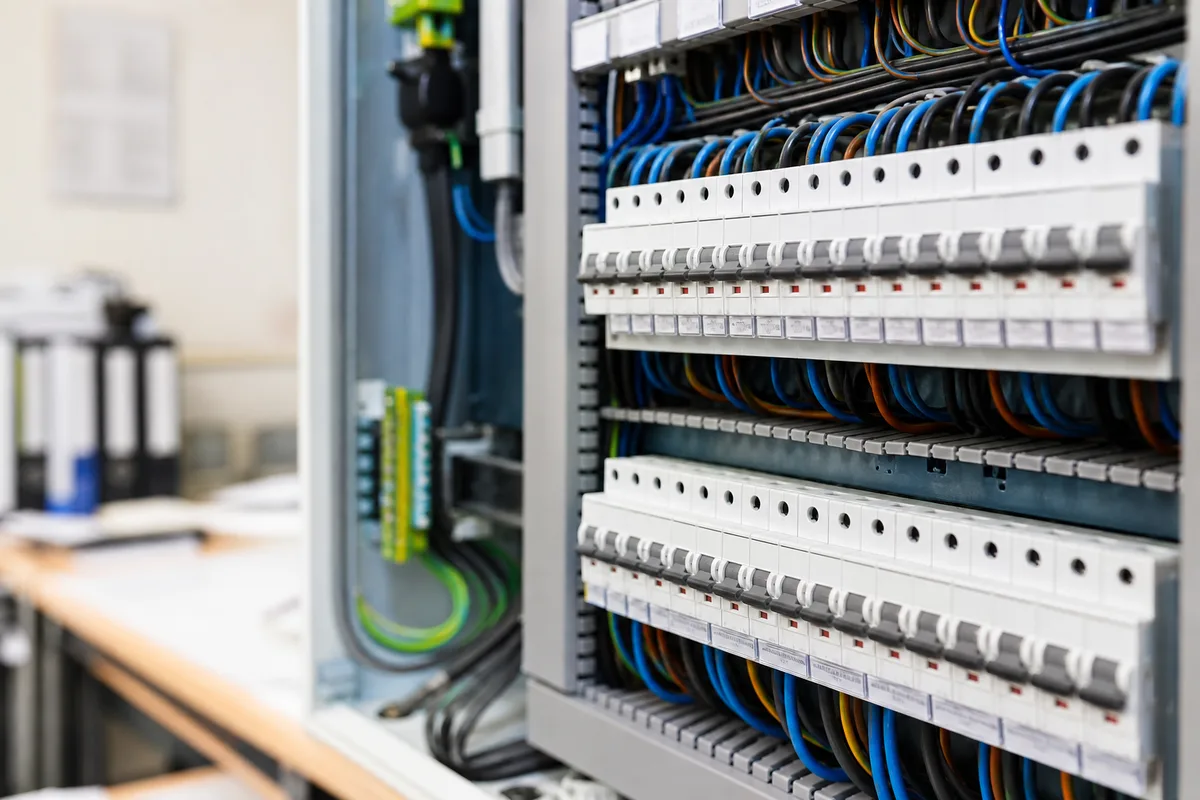

Étiqueter armoires et tableaux selon la NF C 15-100

L’étiquetage interne d’un tableau relève d’une autre logique que le panneau de danger. Ici, la norme NF C 15-100 commande. Elle exige que chaque disjoncteur et chaque interrupteur différentiel soit repéré, avec l’indication de sa fonction et de la zone qu’il alimente. Un simple numéro ne suffit pas : le libellé doit désigner le circuit en clair, comme éclairage atelier, prises bureau ou compresseur.

Ce repérage répond à un besoin opérationnel. Face à une panne, l’intervenant doit isoler le bon départ en quelques secondes, sans couper tout le bâtiment. Un tableau non étiqueté transforme chaque dépannage en devinette dangereuse. La norme impose aussi que les canalisations soient identifiables lors des vérifications, essais ou transformations, avec des symboles conformes aux référentiels NF EN 60617-13.

Le schéma unifilaire complète l’étiquetage. La NF C 15-100 prévoit qu’un schéma de l’installation soit remis à l’utilisateur et tenu à disposition près du tableau. Ce document cartographie l’ensemble des circuits, leurs protections et leurs sections. Sur un site professionnel, il devient une pièce centrale des contrôles réglementaires, comme le rappelle notre guide sur le contrôle installation électrique obligatoire en entreprise.

Quelques principes rendent un étiquetage durable :

• Choisir un support résistant à la chaleur du tableau, pas une étiquette papier qui jaunit.
• Rédiger des libellés courts mais explicites, lisibles sans loupe.
• Mettre à jour le repérage après chaque modification de circuit.
• Reporter toute évolution sur le schéma unifilaire affiché.

L’étiquette gravée ou imprimée sur porte-étiquette tient bien mieux qu’un marqueur sur ruban adhésif. Un repérage qui s’efface au bout d’un an ne vaut pas mieux qu’une absence de repérage. La rigueur du départ conditionne la sécurité de toutes les interventions futures.

Signaler les locaux et zones réservés aux électriciens

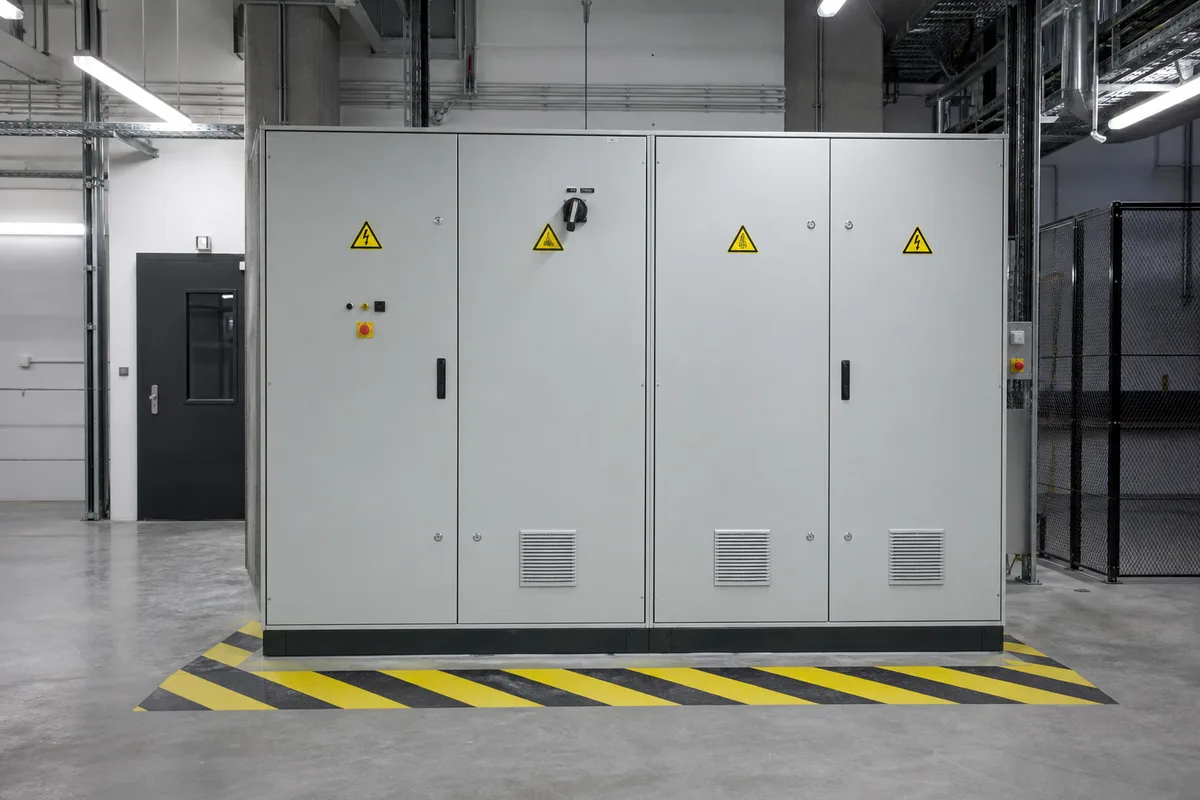

Certains espaces concentrent le danger : local TGBT, poste de transformation, armoire de puissance. Leur accès se restreint aux seules personnes habilitées. La norme NF C 18-510, référence de la sécurité lors des opérations sur les installations, encadre cette délimitation. Elle impose la signalisation des zones à risque électrique pour contrôler qui approche des pièces sous tension.

La porte d’un local électrique porte donc plusieurs messages superposés. Le pictogramme de danger avertit. Un panneau d’interdiction écarte les non-initiés. Une consigne rappelle l’obligation d’habilitation. Cette combinaison n’est pas décorative : elle matérialise une frontière juridique. Franchir cette porte sans titre expose l’intervenant et engage la responsabilité de l’employeur.

À l’intérieur, la consignation structure toute opération hors tension. Cette procédure sépare le circuit de sa source d’énergie, puis le verrouille et le signale. Un panneau posé sur l’organe de coupure interdit tout réenclenchement pendant les travaux. La signalétique devient ici un outil de coordination : elle prévient qu’une équipe travaille en aval, et qu’une remise sous tension mettrait des vies en jeu.

Le marquage au sol complète le dispositif. Des bandes jaune et noir délimitent les obstacles et les zones dangereuses à l’intérieur des bâtiments, conformément à l’arrêté du 4 novembre 1993. Devant une armoire haute puissance, ce marquage rappelle la distance de sécurité à respecter et évite qu’un chariot ou un opérateur ne heurte l’installation.

La signalétique gagne à être doublée d’une consigne écrite affichée dans le local. Cette fiche rappelle la conduite à tenir en cas d’incident, le nom du chargé d’exploitation et la procédure de coupure d’urgence. Un intervenant extérieur, un pompier ou un secouriste y trouve l’information vitale sans chercher. Le panneau alerte, la consigne guide l’action.

Cette organisation visuelle des accès participe à la traçabilité d’ensemble. Elle prolonge sur le terrain ce que la vérification installation électrique annuelle obligatoire contrôle sur le papier : une installation où chaque zone à risque est identifiée, protégée et documentée.

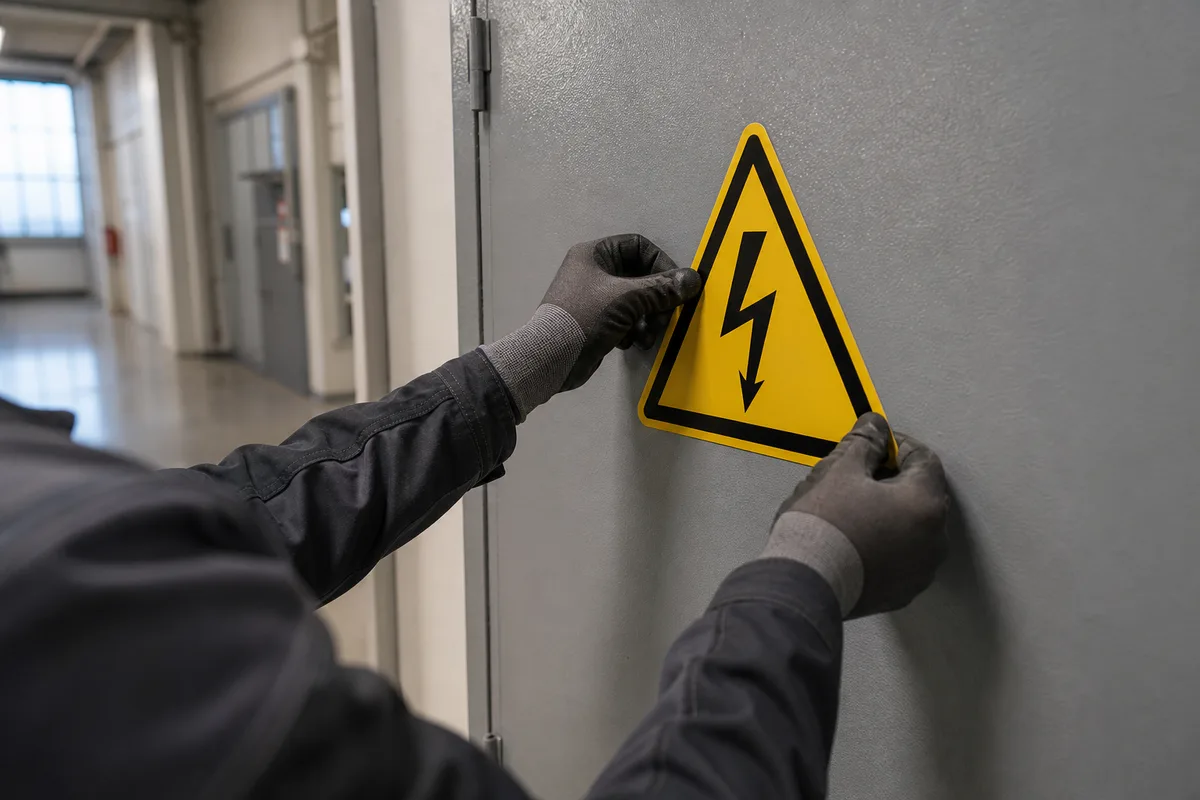

Poser et entretenir la signalétique sur le terrain

Un panneau mal posé perd toute utilité. La hauteur de fixation compte : un pictogramme se place à hauteur de regard, visible avant l’ouverture de la porte, jamais caché derrière un tuyau ou un équipement. L’éclairage du local joue aussi. Dans un sous-sol sombre, un support rétroréfléchissant ou photoluminescent reste lisible même après une coupure de courant.

Le choix du matériau dépend de l’environnement. Un adhésif convient à une porte lisse en intérieur sec. Un panneau rigide en PVC ou en aluminium résiste mieux à l’humidité d’un local technique ou aux chocs d’un atelier. Sur une installation extérieure, la tenue aux UV évite que le jaune ne vire au blanc en deux étés.

La cohérence d’ensemble compte autant que chaque panneau pris isolément. Un site où les pictogrammes changent de style d’un local à l’autre brouille le message. Fixer un standard interne, avec les mêmes symboles et les mêmes emplacements partout, aide les équipes à lire l’installation d’un coup d’œil. Cette homogénéité facilite aussi la formation des nouveaux arrivants, qui retrouvent les mêmes repères d’un bâtiment à l’autre.

La signalétique se vérifie comme le reste de l’installation. Un panneau décoloré, arraché ou masqué ne remplit plus sa fonction et doit être remplacé. Cette inspection s’intègre naturellement dans un audit installation électrique, qui recense autant les défauts techniques que les manques de signalisation.

Trois réflexes limitent les oublis sur la durée :

• Recenser tous les points de signalétique lors de la mise en service.
• Contrôler leur état à chaque vérification périodique.
• Remplacer sans délai tout support illisible ou détérioré.

La signalétique vieillit avec le bâtiment. Une installation modifiée sans mise à jour des panneaux devient trompeuse, parfois plus dangereuse qu’une absence totale de marquage. Un opérateur qui se fie à une étiquette périmée manœuvre à l’aveugle. Entretenir ce marquage coûte peu au regard du risque évité.

Prochaine étape : cartographier votre signalétique

Commencez par un tour complet de vos locaux techniques, plan à la main. Notez chaque armoire, chaque tableau, chaque porte de local électrique, puis vérifiez la présence et l’état du pictogramme de danger et du repérage interne. Cette cartographie révèle vite les zones oubliées.

Confrontez ensuite cet inventaire aux exigences de la NF C 15-100 et de la NF C 18-510. Priorisez les manques critiques : local sans panneau d’accès restreint, tableau non repéré, schéma unifilaire absent. Corrigez ces points avant la prochaine vérification réglementaire, en vous appuyant sur des supports normalisés. Une signalétique à jour n’est pas un détail administratif : c’est ce qui protège concrètement vos équipes.
